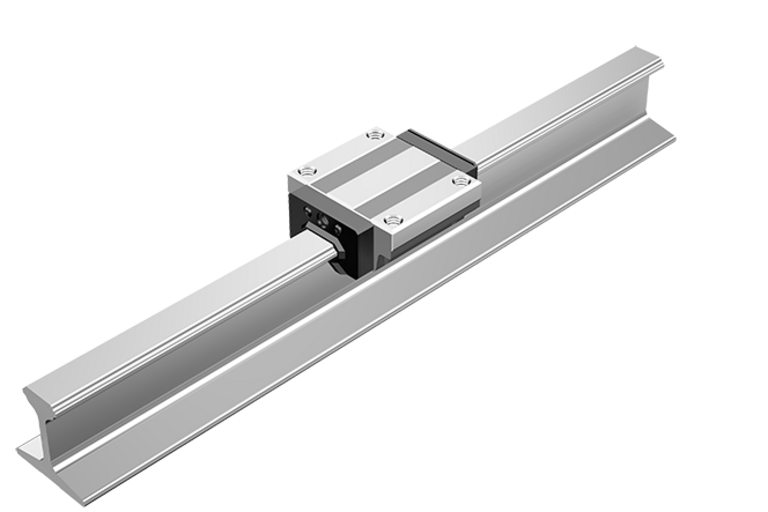

JR - segment structural
La acest model sina are o forma de sectiune transversala cu o rigiditate ridicata la indoire, ceea ce o face un ghidaj care poate fi folosit ca element structural.
Caruciorul tip JR se inspira din fiabilitatea si eficacitatea modelului HSR. Sina este construita cu o sectiune transversala rigida, transformand-o intr-un element structural solid.
Spre deosebire de ghidajele traditionale care necesita fixarea sinei pe o baza separata cu suruburi, modelul JR integreaza baza de montare direct in sina, folosind structura de ghidare HSR in partea superioara a sinei. Baza de jos a acestui sistem are o duritate de 25HRC sau mai mica, facilitand procesele de taiere si sudura.
Pentru tije de sudura, se recomanda respectarea standardelor JIS D 5816, cu numarul de model de referinta al producatorului fiind Kobe Steel, Ltd. LB-52.
Pentru mai multe detalii referitoare la dimensiuni, consultati documentatia tehnica corespunzatoare.
Mihaela Budiul
Asistent Comercial produse THK
Caruciorul tip JR se inspira din fiabilitatea si eficacitatea modelului HSR. Sina este construita cu o sectiune transversala rigida, transformand-o intr-un element structural solid.
Spre deosebire de ghidajele traditionale care necesita fixarea sinei pe o baza separata cu suruburi, modelul JR integreaza baza de montare direct in sina, folosind structura de ghidare HSR in partea superioara a sinei. Baza de jos a acestui sistem are o duritate de 25HRC sau mai mica, facilitand procesele de taiere si sudura.
Pentru tije de sudura, se recomanda respectarea standardelor JIS D 5816, cu numarul de model de referinta al producatorului fiind Kobe Steel, Ltd. LB-52.
Pentru mai multe detalii referitoare la dimensiuni, consultati documentatia tehnica corespunzatoare.

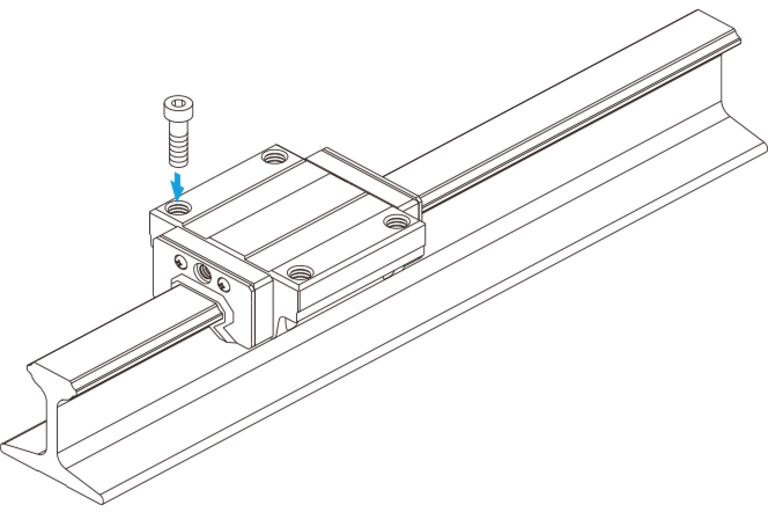

JR-A
Flansa blocului sau are gauri filetate.

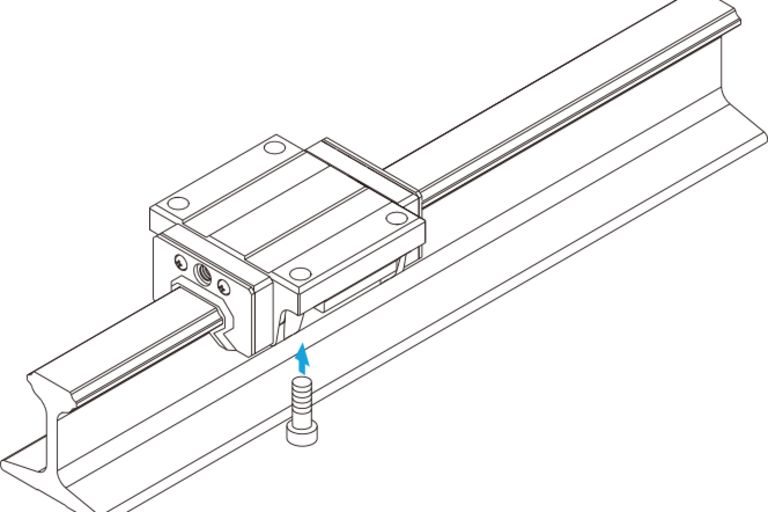

JR-B
Flansa blocului are gauri de trecere. Se utilizeaza in locurile in care masa nu poate avea gauri de trecere pentru suruburile de montare.

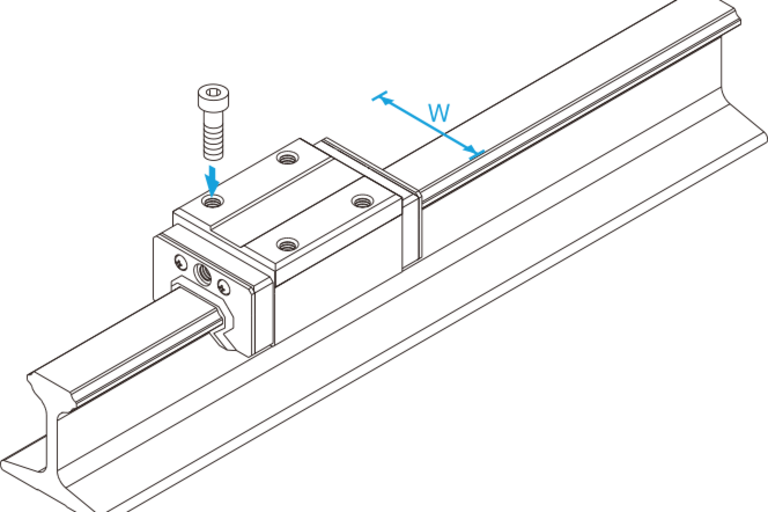

JR-R
La acest model, blocul are o latime mai mica (W) si gauri filetate.Folosit in locuri unde spatiul pentru latimea mesei este limitat.

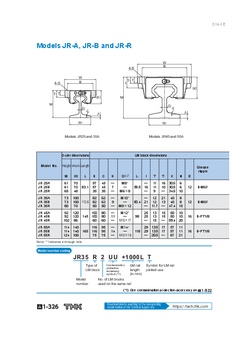

Fisa tehnica model JR
