Schimbatoare de caldura

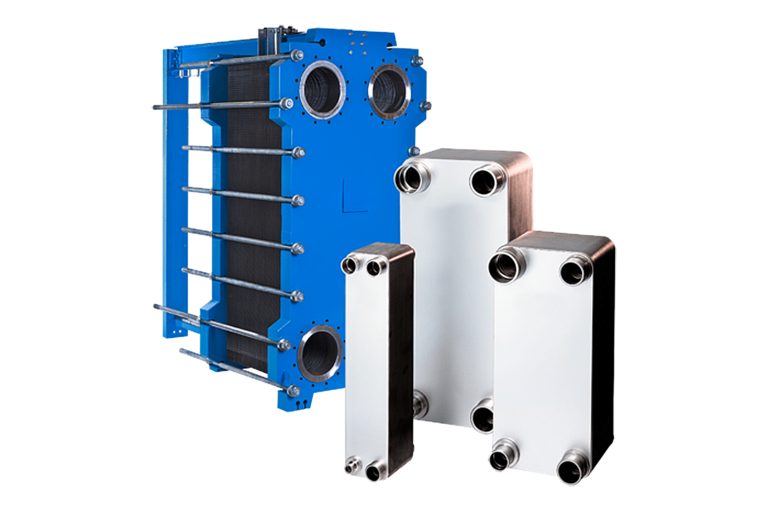

Aceste schimbatoare de caldura asigura transferul eficient de energie termica intre doua fluide, fara contact direct. Pentru a acoperi orice cerinta de debit si presiune, furnizam schimbatoare de caldura in placi (compacte si ultra-eficiente) si schimbatoare de caldura tubulare (robuste, pentru regimuri dure de lucru). La Hennlich gasesti solutii industriale performante, adaptate exact aplicatiei tale.
Nandor Nagy
Junior Product Manager
Ce este un schimbator de caldura?
Schimbatorul de caldura este un dispozitiv utilizat pentru transferul de caldura intre doua sau mai multe fluide, fara a le amesteca. Aceste fluide pot fi lichide, gaze sau o combinatie intre ele si sunt separate printr-un perete solid pentru a preveni contaminarea incrucisata. Schimbatoarele de caldura sunt esentiale in diverse aplicatii industriale si comerciale, contribuind la economisirea energiei si la imbunatatirea eficientei termice a proceselor.
Principiul de functionare
Schimbatoarele de caldura functioneaza pe baza principiului transferului de caldura prin conductivitate si convectivitate. Un fluid cald transfera caldura catre peretele solid, care la randul sau, o transfera catre fluidul rece. Acest proces continua pana cand fluidele ajung la un echilibru termic sau ating temperatura dorita.
Aplicatii
- Industria energetica: pentru recuperarea caldurii si imbunatatirea eficientei termice in centralele electrice
- Industria chimica si petrochimica: pentru controlul temperaturii in diferite procese de reactie si separare
- Industria alimentara: pentru pasteurizarea si racirea produselor alimentare si bauturilor
- Climatizare si refrigerare: pentru incalzirea sau racirea aerului in sistemele de climatizare si refrigerare
- Automotive: pentru racirea motoarelor si a componentelor electronice
Avantaje ale schimbatoarelor de caldura
Optimizarea consumului de resurse
Utilizarea schimbatoarelor de caldura reprezinta una dintre cele mai inteligente si eficiente metode de optimizare a consumului de resurse in ingineria moderna. Indiferent ca vorbim despre industria grea, sisteme de climatizare (HVAC) sau centrale termice rezidentiale, aceste dispozitive joaca un rol crucial in conservarea energiei.
Avantajele Energetice: Recuperarea si Eficienta
» Miezul functionarii unui schimbator de caldura este recuperarea energiei termice care altfel s-ar pierde in atmosfera sau in sistemele de evacuare.
» Maximizarea randamentului: Prin transferul de caldura de la un fluid cald (deseu termic) catre un fluid rece (agent de lucru), se reduce considerabil aportul de energie primara (combustibil sau electricitate) necesar pentru a atinge temperatura dorita.
» Optimizarea proceselor industriale: In rafinarii sau fabrici chimice, schimbatoarele de caldura preincalzesc materia prima inainte ca aceasta sa intre in cuptoare, scazand sarcina termica a acestora.
» Cogenerare si trigenerare: Permit utilizarea caldurii reziduale de la motoare sau turbine pentru a produce apa calda sau chiar frig (prin sisteme de absorbtie).
Impactul asupra Mediului (Sustenabilitate)
Intr-o era dominata de tranzitia energetica si combaterea schimbarilor climatice, schimbatoarele de caldura sunt instrumente indispensabile pentru reducerea amprentei de carbon.
» Reducerea emisiilor de gaze cu efect de sera CO₂ si NOx: Mai putin combustibil ars inseamna o cantitate direct mai mica de noxe eliberate in atmosfera.
» Combaterea poluarii termice: Deversarea fluidelor fierbinti direct in emisari naturali (rauri, lacuri) poate distruge ecosistemele acvatice. Schimbatoarele de caldura racesc aceste fluide inainte de evacuare, recuperand energia si protejand fauna si flora.
» Sprijin pentru energiile regenerabile: Sunt piese de baza in sistemele de energie solara termica, pompe de caldura si energie geotermala, unde transferul eficient de caldura de la sursele naturale catre locuinte este vital.
Reducerea Costurilor (Impactul Economic)
- Eficienta energetica se traduce direct in economii financiare substantiale pentru companii si utilizatori casnici.
- Scaderea facturilor la utilitati: Reducerea consumului de gaz, pacura sau energie electrica duce la o amortizare rapida a investitiei initiale in echipament.
- Diminuarea costurilor de capital (CapEx): Prin preincalzirea fluidelor, cazanele, cuptoarele si chillerele din aval pot fi dimensionate la puteri mai mici, ceea ce inseamna echipamente mai ieftine la achizitie.
- Fiabilitate si costuri mici de intretinere: Schimbatoarele de caldura moderne (cum sunt cele in placi sau tubulare) sunt proiectate sa functioneze zeci de ani. Intretinerea lor consta in principal in curatari periodice, prevenind uzura prematura a altor componente scumpe din sistem.

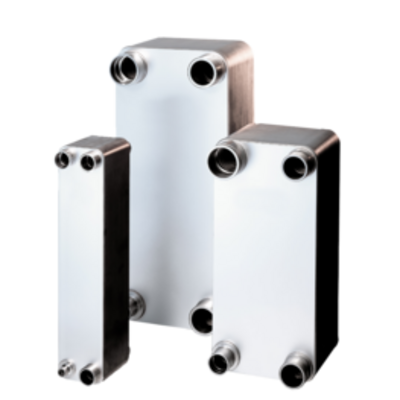

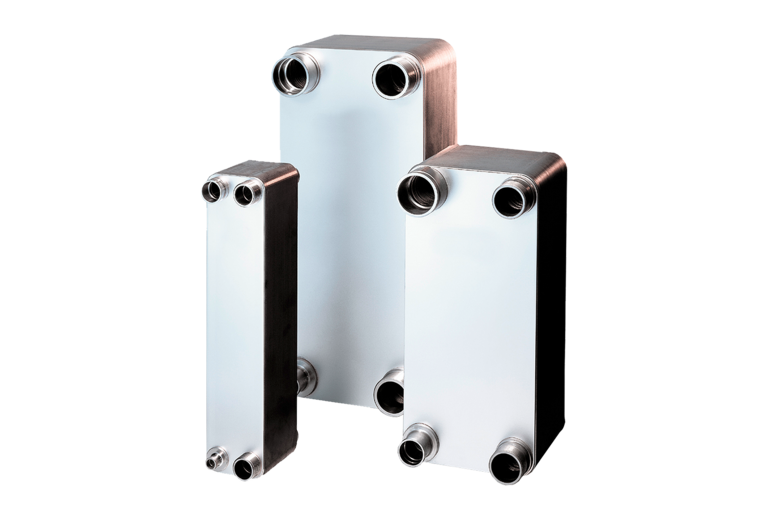

Schimbatoare de caldura in placi
Acestea constau dintr-o serie de placi metalice subtiri, aranjate astfel incat sa formeze canale pentru circulatia fluidelor. Ele sunt ideale pentru aplicatii care necesita un transfer de caldura eficient si un design compact.

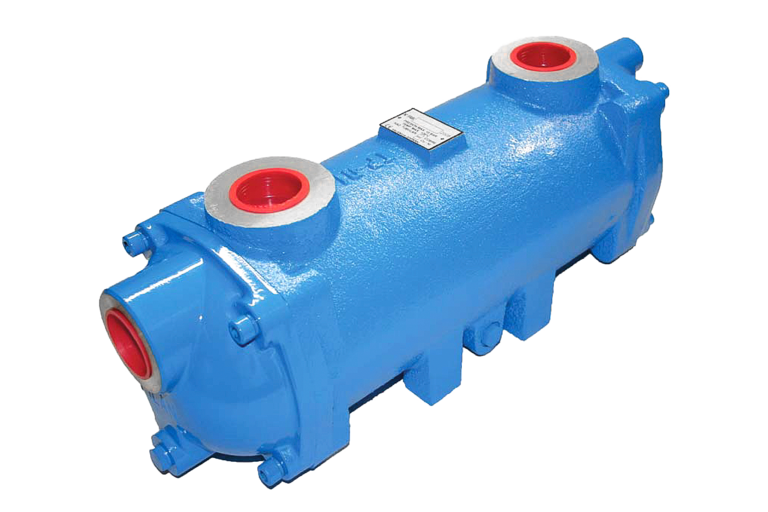

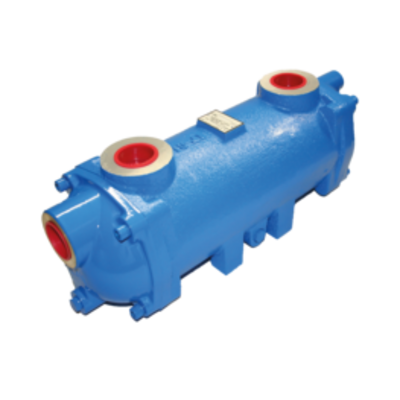

Schimbatoare de caldura tubulare
Aceste schimbatoare au un manunchi de tevi in interiorul unei carcase cilindrice. Un fluid circula prin tevi, in timp ce celalalt fluid curge in jurul acestora. Acest tip de scchimbator de caldura este frecvent utilizat in industriile petroliere si chimice.
Intrebari Frecvente din Practica Industriala
Alegerea este dictata de gestionarea volumului si a modului de curgere:
» Pentru condensare (ex. abur tehnologic): Se prefera adesea schimbatoarele de tip manta si tuburi (shell and tube), introducand aburul pe partea mantalei. Spatiul mare din manta permite preluarea volumului urias de abur care, pe masura ce cedeaza caldura, se transforma in condens (lichid) si se scurge la baza fara a bloca circuitele.
» Pentru vaporizare/evaporare (ex. freoni, solutii chimice): Se folosesc fie schimbatoare in placi sudate special configurate, fie schimbatoare tip Kettle (cu manta extinsa). In sistem se integreaza un spatiu liber deasupra fasciculului de tevi pentru a permite separarea gravitationala a picaturilor de lichid de vaporii puri care pleaca spre proces.
Decizia se ia prin analiza balantei dintre mentenabilitate si siguranta la scurgeri:
» Schimbatorul cu garnituri (Gasketed PHE): Se alege atunci cand fluidul tinde sa depuna cruste (ex. industria alimentara, apa de turn netratata). Permite desfacerea completa, spalarea manuala si extinderea capacitatii prin adaugarea de placi. Limita: nu rezista la fluide foarte corozive care ataca elastomerii si nici la presiuni de peste 25 bar.
» Schimbatorul complet sudat (Welded/Brazed): Se integreaza obligatoriu in sisteme cu fluide periculoase, toxice sau la presiuni/temperaturi mari (ex. uleiuri termice, hidrocarburi, CO2 in faza supercritica). Riscul de scurgere in atmosfera este eliminat, insa curatarea se poate face strict chimic (CIP).
In industrie, fiecare schimbator de caldura genereaza o rezistenta la curgere (ΔP). Clientul trebuie sa specifice clar in fisa de date ce presiune are disponibila de la pompele existente (de regula intre 0.5 si 1.0 bar alocati schimbatorului). Daca se specifica o pierdere de presiune acceptabila prea mica, inginerul nostru va fi fortat sa aleaga un schimbator mult mai mare (cu canale mai largi si viteze mici), crescand masiv costul de achizitie si riscul de colmatare. Daca se permite o pierdere de presiune mai mare, schimbatorul va fi compact si ieftin (viteze mari, turbulenta crescuta), insa va creste permanent consumul de energie electrica al pompei din sistem pe toata durata de viata a instalatiei.
In marile fabrici sau cladiri comerciale exista doua circuite separate de un schimbator de caldura central (de obicei in placi): circuitul primar (turnul de racire sau chillerul) si circuitul secundar (utilajele din fabrica sau ventiloconvectoarele).
» Protectia la presiune hidrostatica: Daca fabrica are utilaje la parter, dar turnul de racire este pe acoperisul unei cladiri de 10 etaje, presiunea coloanei de apa ar distruge mantaua utilajelor. Schimbatorul preia si izoleaza aceasta presiune.
» Protectia chimica a sistemului: Apa din turnurile de racire exterioare este expusa la aer, praf si bacterii. Prin integrarea unui schimbator de caldura, apa murdara din exterior nu ajunge niciodata in circuitele interne scumpe ale utilajelor de productie, limitand coroziunea si mentenanta la un singur echipament usor de curatat.
