Sistem de lubrifiere pentru cabluri din otel

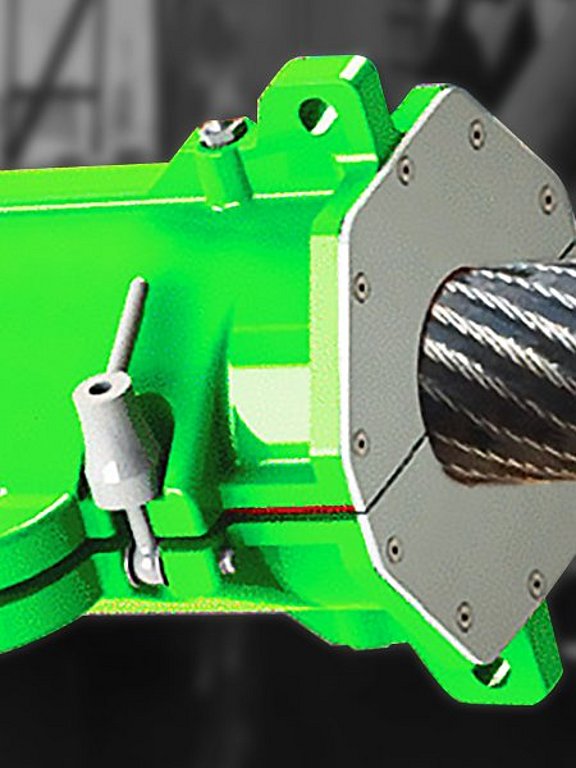

Sistemul automat VIPER WRL curata si greseaza cablurile din otel intr-o singura trecere. Echipamentul se monteaza direct pe cablu si actioneaza in doi pasi simultani: indeparteaza mizeria si unsoarea veche de la suprafata, apoi injecteaza sub presiune lubrifiant proaspat pana in miezul cablului. Astfel, protejezi eficient cablul exact acolo unde apare cel mai des coroziunea.

Descarcari

Junior Product Manager sisteme de gresare si ungere

Ce este sistemul de lubrifiere pentru cabluri de otel si cum functioneaza

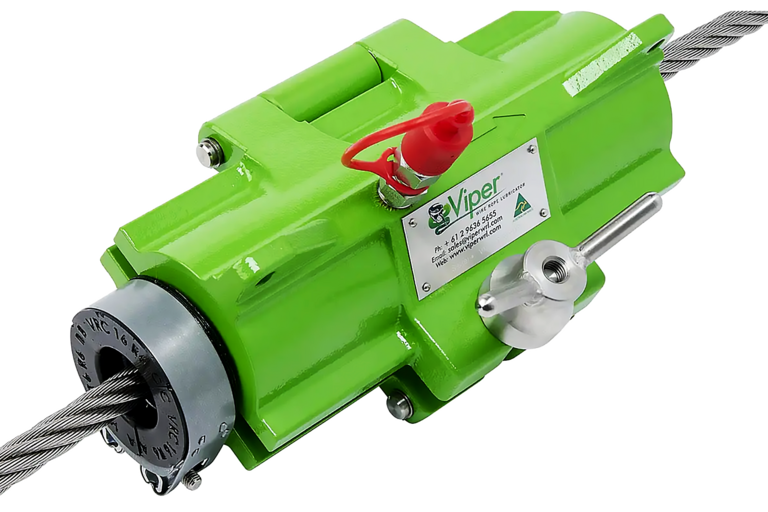

Sistemul automat VIPER WRL curata si greseaza cablurile din otel intr-o singura trecere, fiind ideal pentru macarale, poduri rulante, trolii si cabluri de ancorare in industriile miniera, navala, offshore si in mentenanta. Echipamentul se monteaza direct pe cablu, avand o capacitate de procesare pentru diametre intre 6 si 165 mm si o viteza de pana la 2.000 m/h. Prin actiunea sa simultana, curatatorul indeparteaza mizeria de la suprafata, iar mansonul de etansare injecteaza unsoarea noua sub presiune direct intre toroane, eliminand complet etapele manuale suplimentare.

Solicitati aici o oferta de pret de la inginer!

Aplicatii ale sistemului de lubrifiere pentru cabluri din otel

Sistemul automat VIPER WRL curata si greseaza cablurile din otel intr-o singura trecere, fiind solutia ideala pentru macarale, poduri rulante, trolii si cabluri de ancorare. Echipamentul este utilizat pe scara larga in industria navala si offshore (unde protejeaza impotriva apei sarate), in exploatari miniere si unitati de productie (unde previne uzura cauzata de praf si sarcini mari), in porturi si constructii, precum si de catre companiile de mentenanta.

Avantajele VIPER WRL fata de lubrifierea manuala

Curatare si lubrifiere intr-o singura trecere – fara etape manuale succesive
Lubrifiere uniforma pe intreaga lungime a cablului
Operare de la o distanta sigura – fara contact direct cu unsoarea
Consum redus de lubrifiant si mai putine deseuri generate
Cresterea duratei de viata a cablului cu pana la 300% si reducerea timpului de gresare de la cateva zile la doar cateva ore (comparativ cu metoda manuala)

Selectia sistemului de lubrifiere in functie de diametrul cablului

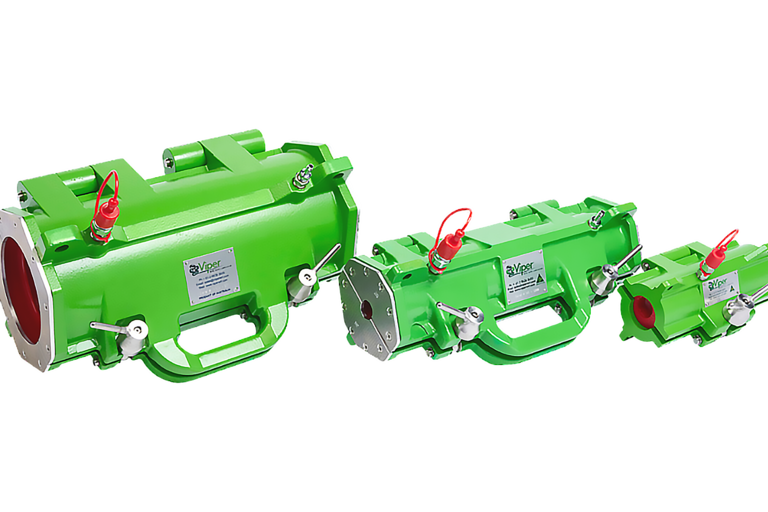

Sistemul este disponibil in trei dimensiuni, selectate pe baza diametrului cablului si a aplicatiei specifice. Corpul echipamentului este realizat din aluminiu turnat, prevazut cu un strat anticoroziv protector. Setul este livrat intr-o valiza durabila de transport, dotata cu toate componentele necesare pentru punerea directa in functiune.

Viper Maxi MK2 (50 – 165 mm) – Aplicatii grele: linii offshore, macarale navale si de bord, raclete cu cablu.
Viper Mid MK2 (6 – 67 mm) – Poduri rulante, macarale navale, trolii miniere, cabluri pentru vehicule submarine.
Viper Mini MK3 (6 – 44 mm) – Macarale mobile si pentru constructii, trolii de punte, cabluri greu accesibile; operare simpla, de catre o singura persoana.

Tabel comparativ – Metode de lubrifiere a cablurilor din otel

Criteriu	Lubrifiere manuala	Sisteme de pulverizare (Spray)	VIPER WRL
Timpul de lucru si predictibilitatea lucrarii	Timpul creste in functie de gradul de murdarie al cablului – dificil de estimat inaintea interventiei	Mai rapida decat metoda manuala, dar rezultatele neuniforme necesita adesea corectii	Curatare si gresare intr-o singura trecere – timpul depinde mult mai putin de starea cablului
Consumul de lubrifiant	Depinde de operator, dificil de standardizat	Consum mai ridicat prin pulverizarea pe suprafata	Aplicare controlata – mai putina risipa accidentala
Sanatatea si securitatea in munca (SSM)	Contact direct al mainilor cu unsoarea, risc de taiere in firele rupte, lucru cu cablul in miscare si la inaltime	Contact limitat, dar exista risc de improscare	Lubrifiere de la o distanta sigura – fara contact manual cu unsoarea
Patrunderea la miezul cablului (coroziunea interna)	Unsoarea ramane la suprafata – nu ajunge acolo unde coroziunea interna este cea mai periculoasa si nedetectabila vizual	Acoperire doar la suprafata, aceeasi eficienta limitata in profunzime	Unsoare injectata direct in miezul cablului – combate coroziunea interna, nu doar pe cea de suprafata
Repetabilitatea si documentarea procesului	Depinde de operator si de tura – dificil de documentat ca proces coerent	Mai repetabila decat metoda manuala, dar fara control asupra adancimii de patrundere	Aplicare uniforma si repetabila pe toata lungimea cablului – usor de consemnat in registrul de mentenanta
Cerinte de implementare / Risc de investitie	Fara investitie initiala, dar fara nicio imbunatatire a repetabilitatii	Necesita o instalatie de pulverizare	Aer comprimat, fara conexiune electrica; posibilitate de testare la fata locului inainte de achizitie
Scalabilitatea comenzilor / Volumul de munca al echipei	Mai multe comenzi = necesitatea angajarii de noi tehnicieni de service	Imbunatatire partiala, dar nu rezolva blocajele din proces	Acelasi numar de ore de lucru permite preluarea unui volum mai mare de comenzi

Racletele VIPER si curatarea cablurilor din otel

Placile racleta VIPER WRL permit ghidarea in siguranta a firelor rupte/deteriorate in interiorul mansonului de etansare, protejand atat cablul, cat si garnitura impotriva altor avarii.
Curatatoarele VIPER (VRC) sunt disponibile in variante cu infasurare pe stanga sau pe dreapta, fiind potrivite pentru cabluri cu 6 sau 8 toroane; alte configuratii sunt disponibile la cerere. Pentru cablurile unde modelul standard VRC nu este adecvat (de exemplu, cabluri multitoran sau cabluri ROV), este disponibila varianta Smooth Bore (cu alezaj neted).
Dispozitivul manual VIPER indeparteaza depunerile de pe cablu pentru a permite inspectia vizuala si gresarea ulterioara. Se monteaza rapid, fara unelte, de catre un singur operator.

Intrebari si raspunsuri in legatura cu sistemul VIPER

WRL provine de la Wire Rope Lubrication (lubrifierea cablurilor din otel) si desemneaza un sistem automat de gresare care curata si lubrifiaza cablul intr-o singura trecere.

Alegerea depinde de aplicatia specifica: pentru cabluri supuse la solicitari dinamice se utilizeaza o unsoare penetranta (VPG-0), pentru medii cu spalari frecvente se foloseste o unsoare de acoperire/protectie (VCG-1), iar pentru lucrari pe apa se utilizeaza un agent ecologic conform reglementarilor VGP (ERG).

Sistemul VIPER WRL curata si greseaza cablul intr-o singura trecere, injectand lubrifiantul direct in miezul acestuia. Lubrifierea manuala se executa in etape succesive si acopera predominant suprafata exterioara a cablului.

Nu – sistemul este alimentat exclusiv cu aer comprimat (pompa pneumatica). Daca la fata locului exista doar sursa de energie electrica, selectam o solutie alternativa din portofoliul extins HENNLICH.

Garnitura din poliuretan VIPER rezista la lubrifierea a 12.000 – 15.000 m de cablu, in functie de conditiile de exploatare si de tipul cablului.

Da – este posibila efectuarea unei gresari demonstrative a cablurilor direct la sediul clientului, inainte de luarea deciziei de cumparare sau de alegerea optiunii de inchiriere.

Nu – instalarea se realizeaza prin conectori rapizi, fara a fi necesare unelte speciale.

Sistemul acopera o gama de diametre intre 6 si 165 mm, in functie de varianta aleasa (Mini, Mid, Maxi) – de la cabluri situate in spatii greu accesibile pana la aplicatii grele din sectorul offshore.
