Arcuri disc

Descoperiti puterea si eficienta arcurilor disc de la HENNLICH, care ofera forte impresionante intr-un spatiu redus de instalare. Comparativ cu arcurile elicoidale traditionale, acestea sunt plate si pot fi suprapuse cu usurinta, permitand formarea pachetelor compacte de arcuri disc. Aceasta caracteristica inovatoare permite multiplicarea atat a fortei, cat si a cursei arcului, oferind solutii adaptate nevoilor dvs.

Beneficiati de accesul la stocul nostru din Arad sau de livrare rapida din stocul central HENNLICH, in toata tara. Suntem aici pentru a va oferi suport suplimentar cu o varietate de saibe, inclusiv cele ondulate, zimtate sau plate, la cerere.

Descarcari

Hilda Hututui Wellmann

Product Manager arcuri disc, torsiune, resorturi

Arcuri disc fabricate din inox

Cititi mai multe

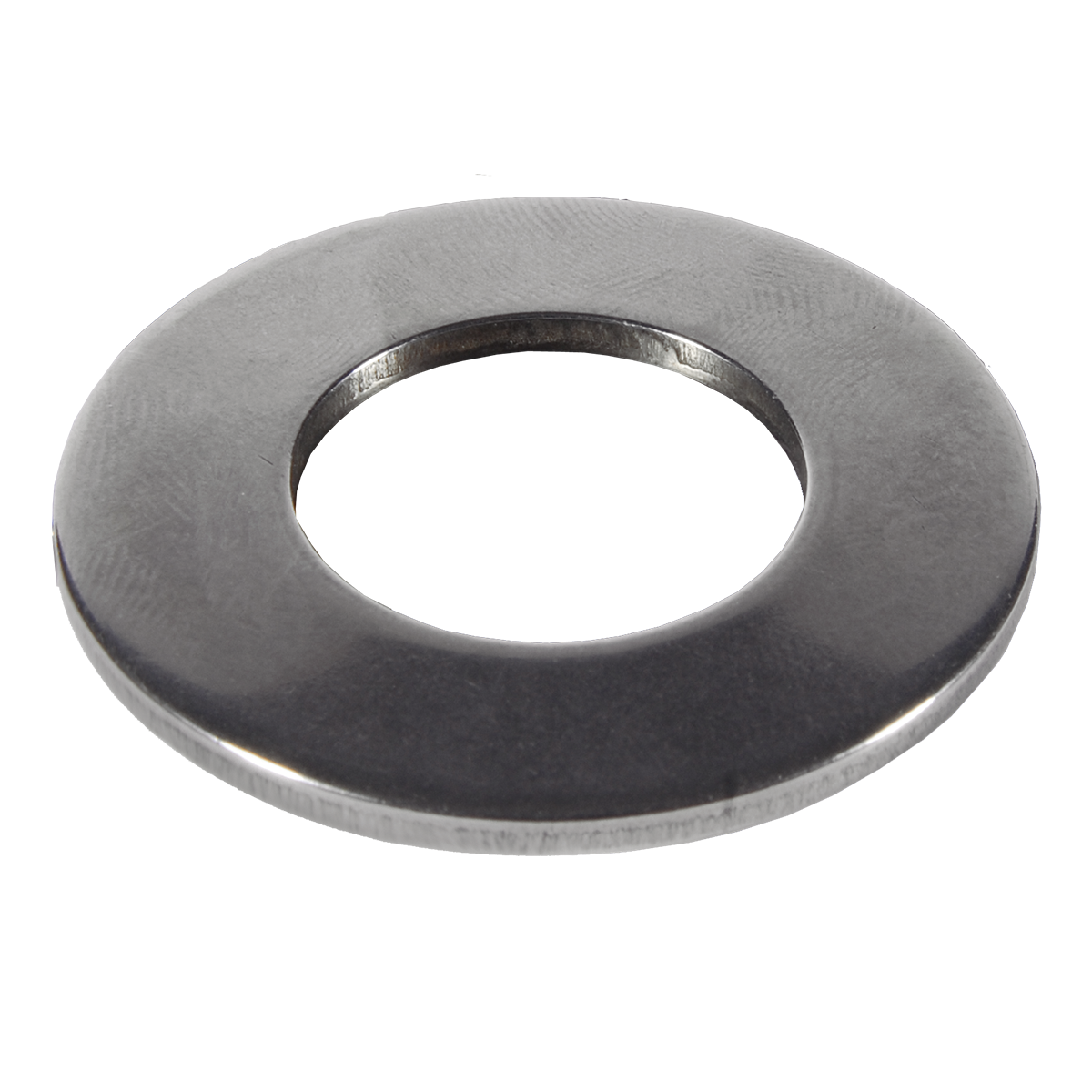

Arcuri disc fabricate din otel de arc

243 Versiuni

Cititi mai multe

Alte modele disponibile:

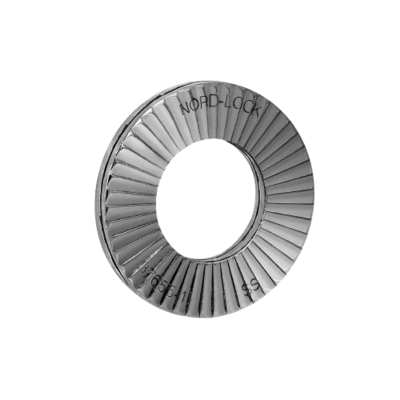

Saibe

Arcuri disc fabricate conform DIN 2093

Fabricate din una sau mai multe placi inelare tronconice, arcurile disc sunt concepute pentru preluarea optima a sarcinilor axiale de compresiune.

Specificatii materiale & executie:

Materiale standard: 1.1231 (C67S) si 1.8159 (51CrV4)
La comanda: Arcuri nestandard si saibe din materiale inoxidabile (rezistente la coroziune si temperaturi inalte)
Standarde de calitate: Proiectate conform DIN 2092 si fabricate strict dupa DIN 2093 pentru performanta garantata.

Solicitati o oferta de pret aici!

Materiale utilizate in fabricarea arcurilor disc

» 1.1231 (CK67/C 67S)
» 1.8159 (51CrV4)
» 1.7701 (51CrMoV4)
» 1.4310 (X10CrNi188) rezistente la coroziune si temperaturi ridicate
» 1.4568 (X7CrNiAl177) rezistente la coroziune si temperaturi ridicate

La cerere putem furniza si arcuri nestandard si saibe din diverse materiale.

Arcuri disc personalizabile in functie de aplicatie

Arcurile disc sunt fabricate conform normelor DIN 2092 (pentru calculatie) si DIN 2093 (pentru dimensiuni si cerinte de calitate), garantand performanta si fiabilitate ridicata in orice aplicatie industriala. La cerere, executam si arcuri personalizate, realizate exact dupa specificatiile beneficiarului. Aditional, beneficiati de livrare rapida din stocul nostru din Arad sau din stocul central HENNLICH, cu acoperire in toata tara. De asemenea, va oferim suport tehnic complet si o gama diversificata de saibe: ondulate, zimtate sau plate.

Metode de stivuire a arcurilor disc

Arcurile disc se pot stivui in paralel (pentru a mari forta la aceeasi cursa), in serie (pentru a creste cursa la aceeasi forta) sau combinat. Aceasta modularitate flexibila permite obtinerea unor carateristici elastice personalizate, amortizarea eficienta a socurilor prin frecarea dintre discuri si economisirea considerabila de spatiu in ansamblurile mecanice.

Stivuire paralela / stivuire in aceeasi directie

Forta pachetului de arcuri poate fi multiplicata prin acest tip de suprapunere.

Ex: daca suprapunem 2 arcuri in aceeasi pozitie forta se dubleaza, la 3 arcuri forta se tripleaza etc.
Cursa posibila a pachetului de arcuri este aceeasi cu cea a unui singur arc disc.
Cu acest aranjament, este de asteptat sa existe frecare si histerezis.

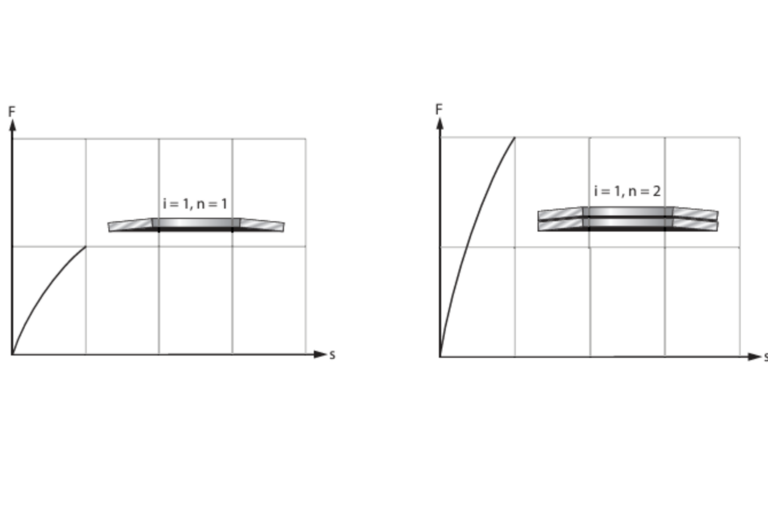

In imaginea din stanga se poate observa Forta-cursa unui singur arc disc/ Forta-cursa unui pachet de arc disc format din 2 bucati de arc disc

Aceiasi cursa/forta dubla

Stivuire alternanta / pozitionare alternanta

Cursa pachetului de arcuri poate fi multiplicata prin aceasta pozitionare, pastrand forta de la un singur arc.
O coloana de arcuri cu disc pozitionata alternativ trebuie sa fie curbata spre exterior la capete si ghidata printr-un dorn cu un joc de 2% si bine lubrifiat.

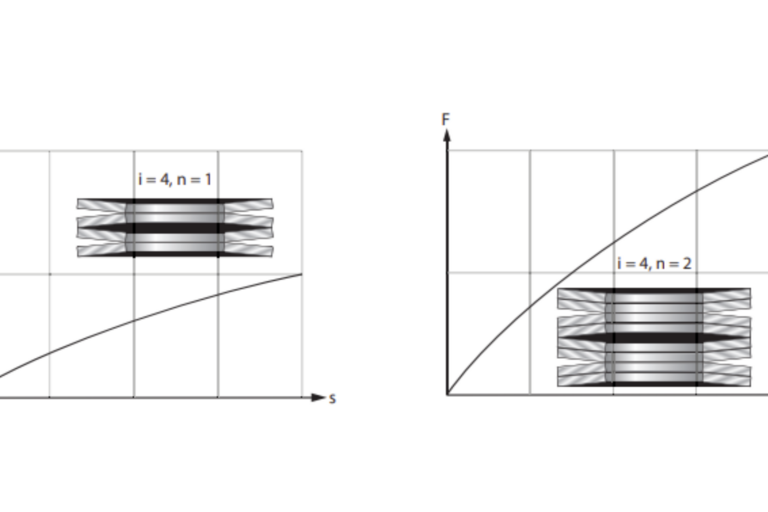

In imagine se poate observa Forta-Cursa unui pachet de arcuri cu stratificare: 4 straturi interschimbabile, 1 forta/ forta dublata

Suport si consultanta tehnica

Specialistii nostri va ofera consultanta tehnica gratuita si asistenta dedicata in alegerea modelului ideal de arcuri disc. Analizam cerintele specifice ale aplicatiei dumneavoastra pentru a va garanta o configuratie optima, eficienta si durabila.

Intrebari & raspunsuri referitoare la arcurile disc

Standard, arcurile disc sunt fabricate din oteluri speciale pentru arcuri, cum ar fi 1.1231 (C67S) sau 1.8159 (51CrV4), care ofera o elasticitate si o rezistenta excelenta la oboseala. Pentru aplicatii in medii corozive, umede sau cu cerinte igienice stricte, putem furniza arcuri disc si saibe din oteluri inoxidabile sau aliaje speciale (Inconel, Nimonic).

Stivuirea in serie (spate in spate) multiplica cursa (deformarea) pachetului, mentinand aceeasi forta ca a unui singur arc. Stivuirea in paralel multiplica forta sustinuta de pachet proportional cu numarul de discuri, dar pastreaza cursa unui singur arc.

Stivuirea in paralel este recomandata atunci cand aveti un spatiu extrem de limitat in lungime, dar aveti nevoie de preluarea unor sarcini uriase si de o amortizare mai mare a socurilor (datorita frecarii dintre discuri). Stivuirea in serie se foloseste atunci cand aplicatia necesita o cursa mai lunga de lucru si o flexibilitate sporita la o forta moderata.

Da, insa rezistenta termica depinde direct de materialul ales. Arcurile standard din otel de calitate functioneaza optim intre -20°C si +150°C. Pentru temperaturi mai ridicate (pana la 300°C – 400°C sau chiar mai mult), se utilizeaza materiale inoxidabile speciale sau aliaje termorezistente, care isi pastreaza proprietatile elastice fara a suferi deformari permanente.

Norma DIN 2093 (in prezent integrata in DIN EN 16983) garanteaza ca arcurile sunt fabricate dupa tolerante stricte de dimensiune, forta si calitate a suprafetei. Alegerea unor arcuri conforme DIN 2093 va asigura interschimbabilitatea pieselor, o durata de viata predictibila si o functionare sigura in ansamblurile industriale critice.
