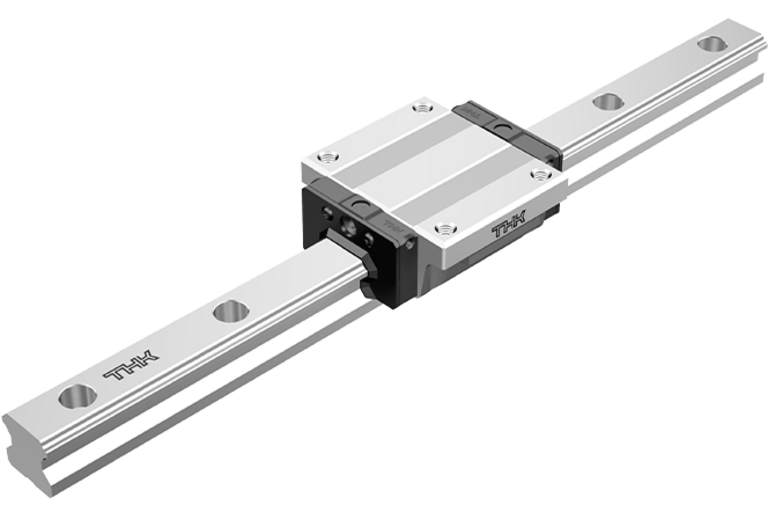

HSR - standard global
Un ghidaj LM de dimensiuni standard la nivel mondial, in care fiecare rand de bile este plasat la un unghi de contact de 45°, astfel incat sarcinile nominale aplicate blocului LM sa fie uniforme in cele patru directii (radiala, radiala inversa si laterala), permitand ghidajul LM sa fie utilizat in toate orientarile.
Mihaela Budiul
Asistent Comercial produse THK
Cea mai raspandita linie de ghidare liniara cu aceasi capacitate de incarcare in toate cele patru directii principale.Disponibil in marimi de la 8 la 150.
Caruciorul, sina si bilele pot fi fabricate si din otel inoxidabil.
Principalele avantaje ale ghidajului liniar HSR:
- capacitate mare de incarcare si rigiditate
- dimensiuni standardizate la nivel mondial
- incarcare egala in cele patru directii
- capacitate excelenta de a absorbi erorile de asamblare
Pentru mai multe detalii, consultati documentatia de la fiecare model.

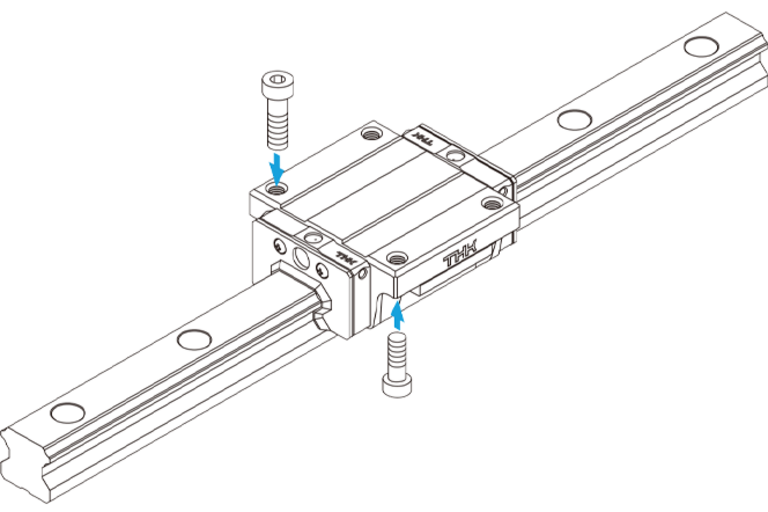

HSR-C/XC
Flansa caruciorului are gauri filetate.Poate fi montat de sus sau de jos.Se utilizeaza in locurile in care masa nu poate avea gauri de trecere pentru suruburile de montare.

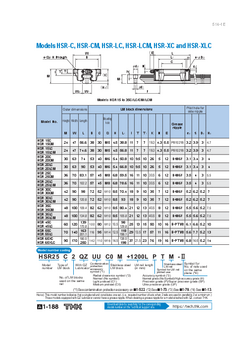

Fisa tehnica-HSR C/XC

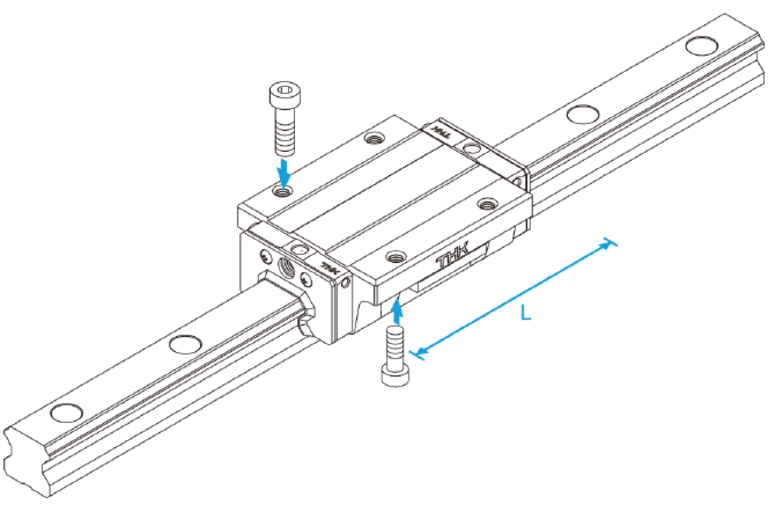

HSR-LC/XLC
Caruciorul are aceeasi forma a sectiunii transversale ca si modelul HSR-C, dar are o lungime totala mai mare si o sarcina nominala mai mare.
Fisa tehnica-HSR-LC-XLC

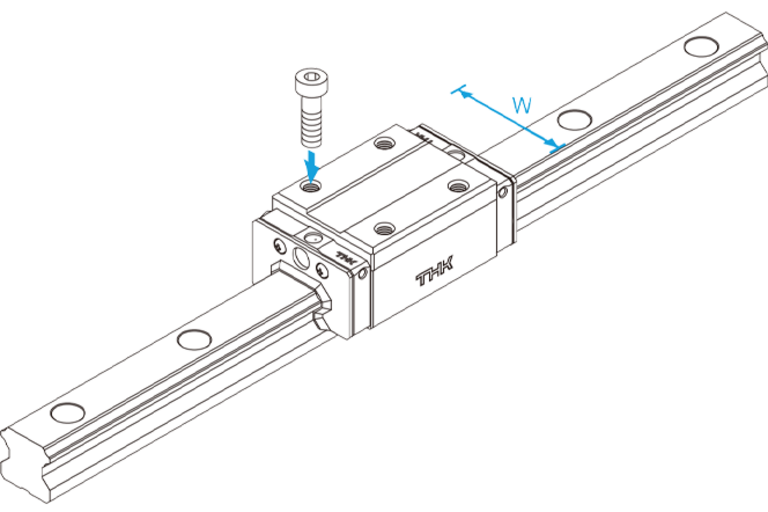

HSR-R/XR
Avand o latime mai mica a caruciorului si gauri filetate, acest model este optim pentru un design compact.

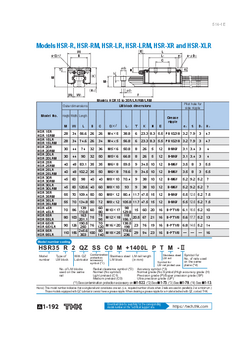

Fisa tehnica-HSR-R/XR

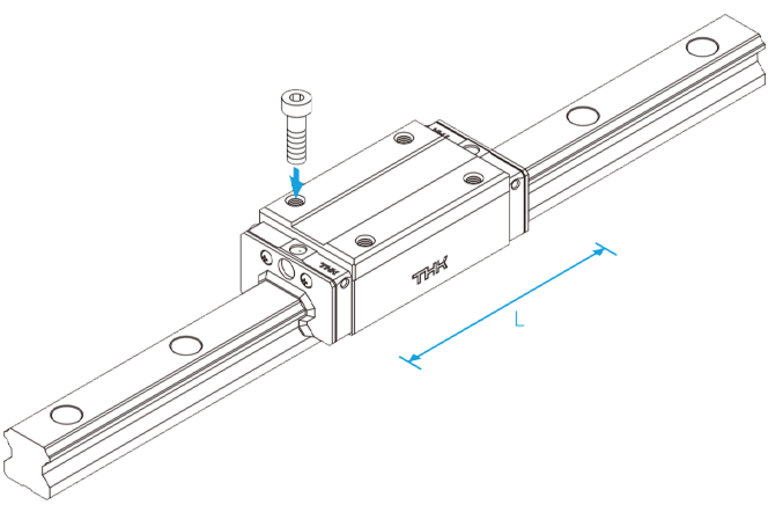

HSR-LR/XLR
Caruciorul are aceeasi forma a sectiunii transversale ca si modelul HSR-R, dar are o lungime totala mai mare si o sarcina nominala mai mare.
Fisa tehnica-HSR-LR/XLR

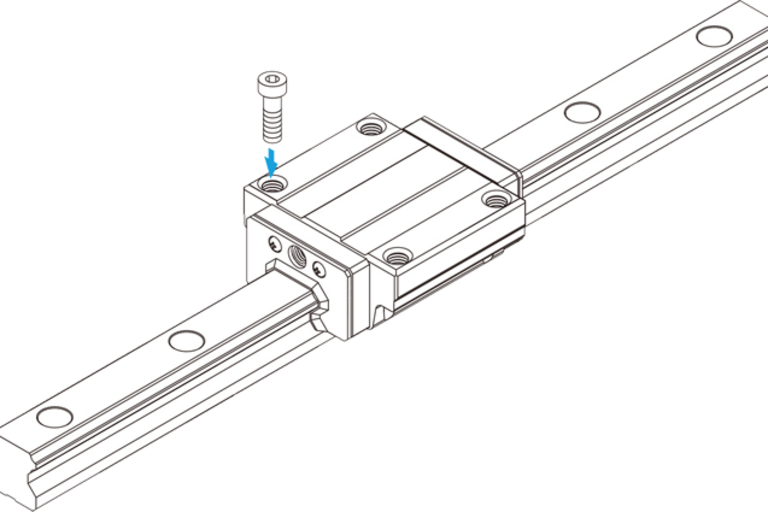

HSR-A
Flansa caruciorului are gauri filetate.

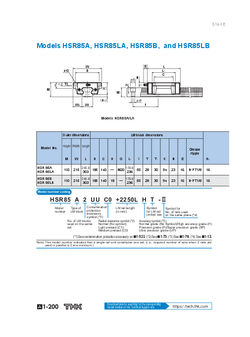

Fisa tehnica-HSR-A

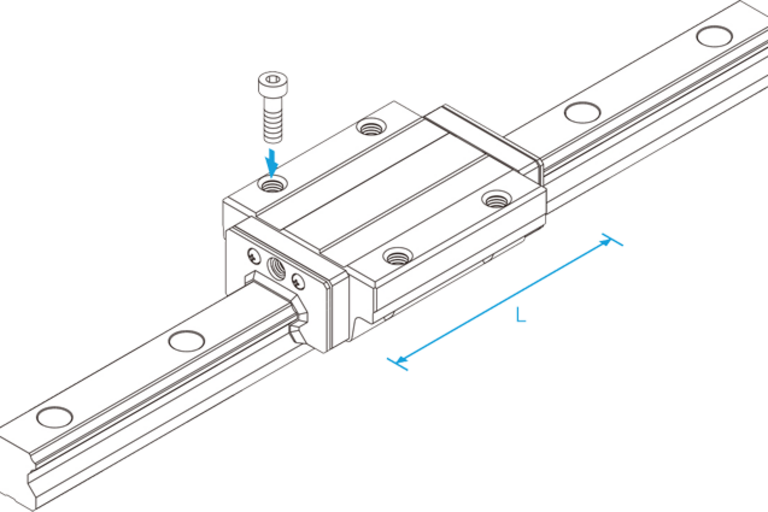

HSR-LA
Caruciorul are aceeasi forma a sectiunii transversale ca si modelul HSR-A, dar are o lungime totala mai mare si o sarcina nominala mai mare.
Fisa tehnica-HSR-LA

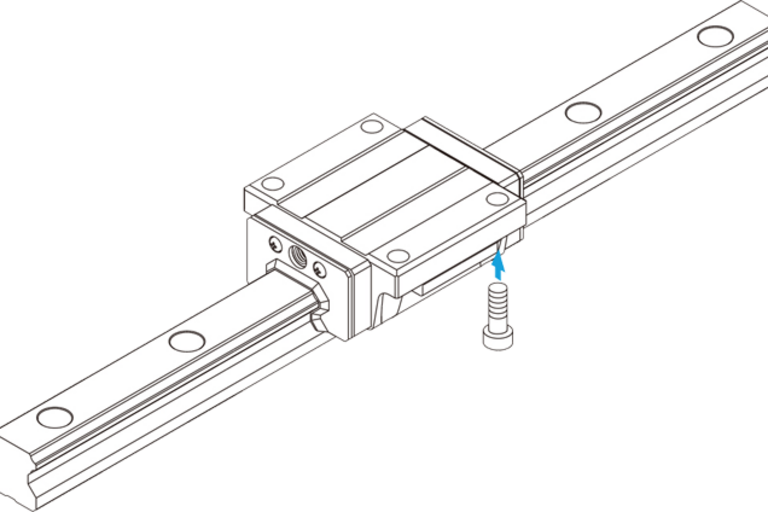

HSR-B
Flansa caruciorului are gauri de trecere. Se utilizeaza in locurile in care masa nu poate avea gauri de trecere pentru suruburile de montare.
Fisa tehnica-HSR-B
HSR-LB
Caruciorul are aceeasi forma a sectiunii transversale ca si modelul HSR-C, dar are o lungime totala mai mare si o sarcina nominala mai mare.
Fisa tehnica HSR-LB

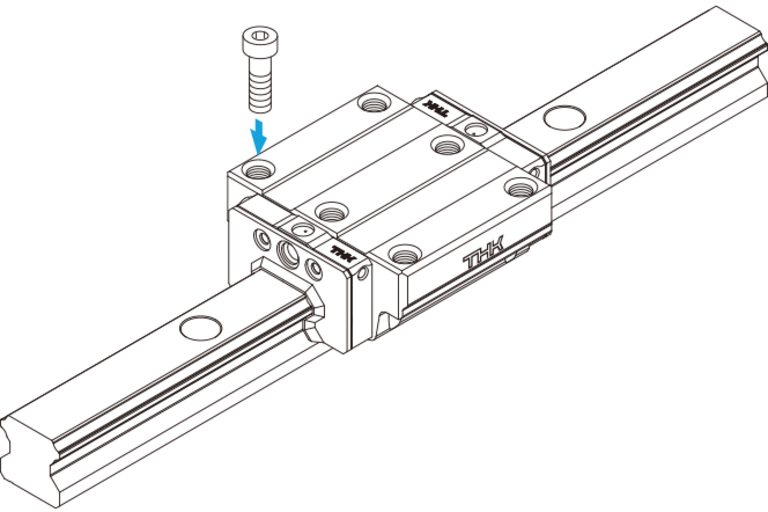

HSR-CA/XCA
Are sase gauri filetate pe carucior.

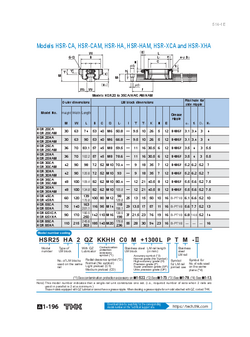

Fisa tehnica-HSR-CA/XCA

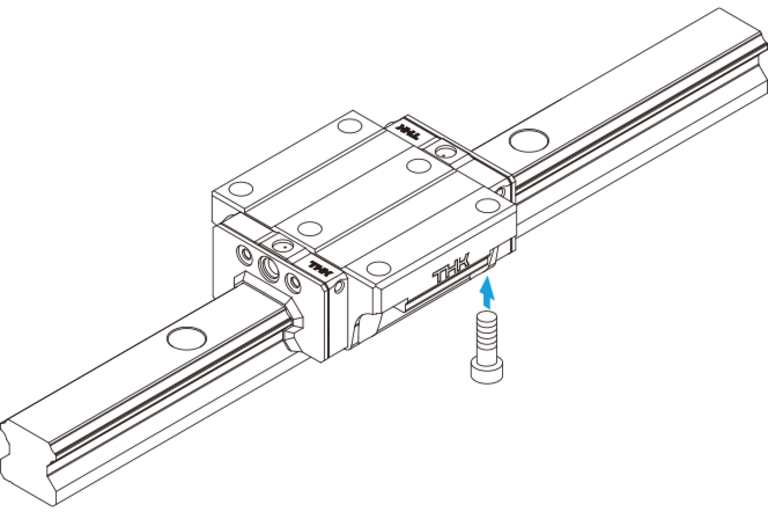

HSR-CB/XCB
Caruciorul are sase gauri de trecere. Se utilizeaza in locurile in care masa nu poate avea gauri de trecere pentru suruburile de montare.

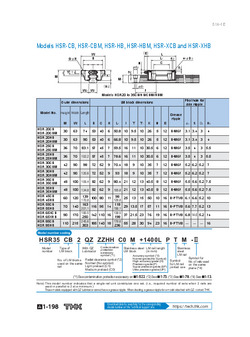

Fisa tehnica-HSR-CB/XCB

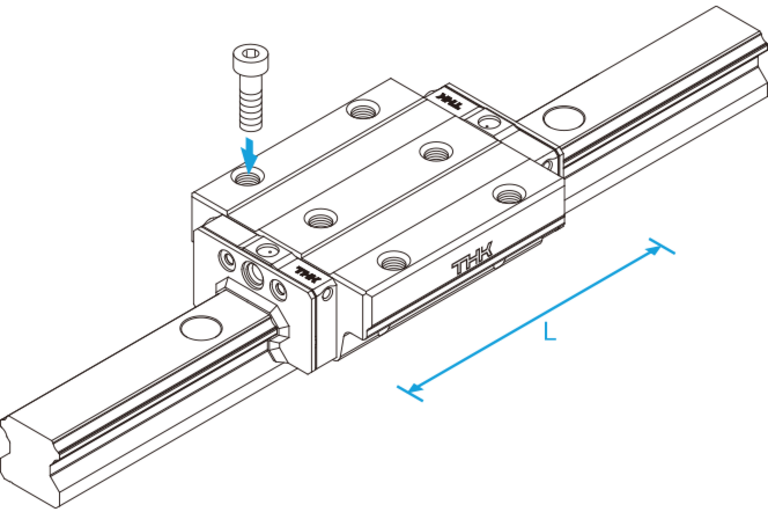

HSR-HA/XHA
Caruciorul are aceeasi forma a sectiunii transversale ca si modelul HSR-CA, dar are o lungime totala mai mare si o sarcina nominala mai mare.
Fisa tehnica HSR-HA/XHA

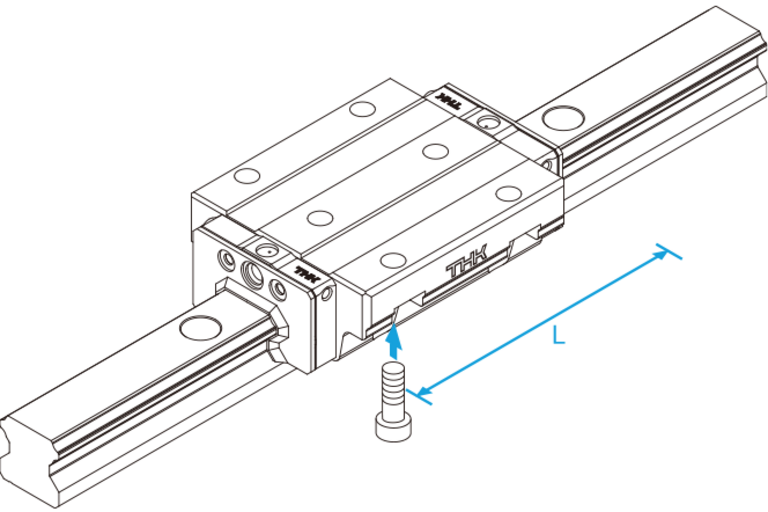

HSR-HB/XHB
Caruciorul are aceeasi forma sectionala ca si modelul HSR-CB, dar are o lungime totala mai mare si o sarcina nominala mai mare.
Fisa tehnica HSR-HB/XHB

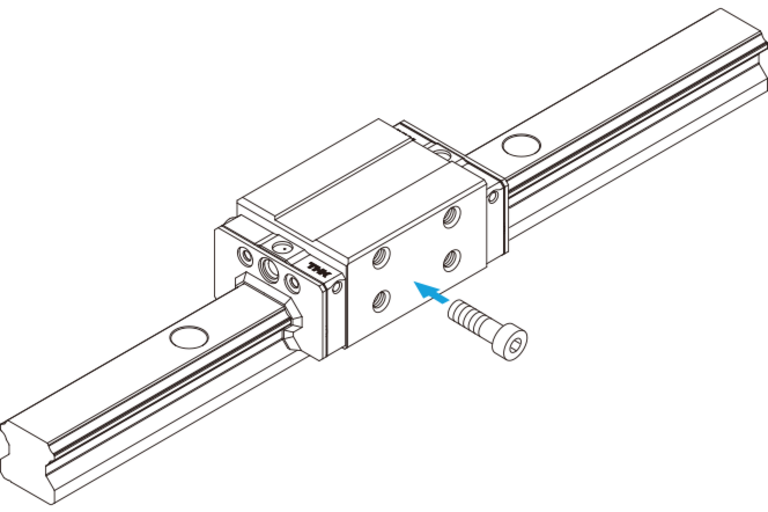

HSR-YR/XYR
Atunci cand se utilizeaza doua unitati de ghidaj fata in fata, modelul anterior a necesitat mult timp pentru prelucrarea mesei si a fost dificil sa se obtina precizia dorita si sa se ajusteze jocul.Deoarece modelul HSR-YR are gauri filetate pe partea laterala a blocului, se obtine o structura mai simpla si se poate obtine o reducere semnificativa a orelor de lucru si o crestere semnificativa a preciziei.

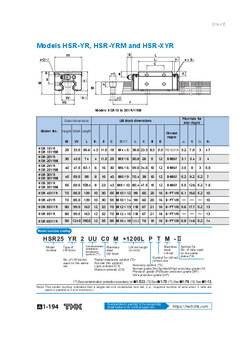

Fisa tehnica HSR-YR/XYR

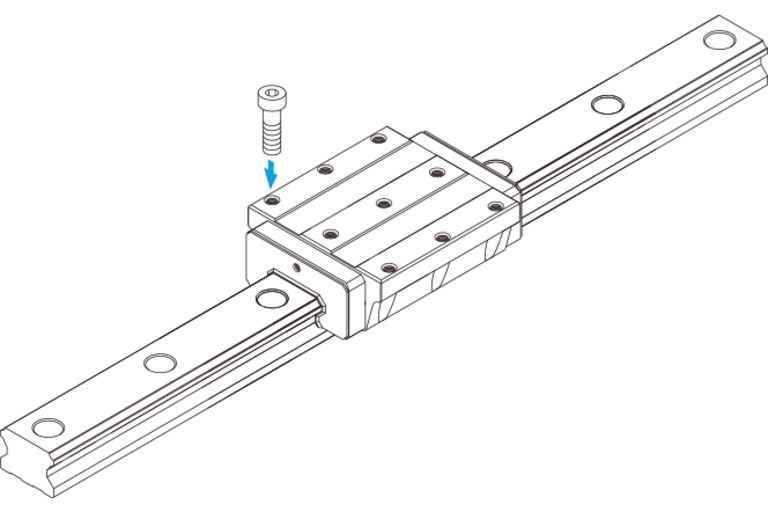

HSR-100/120/150 TIP HA/HB/HR
Tipuri mari de modele HSR care pot fi utilizate in masinile-unelte mari si in structurile de constructii.

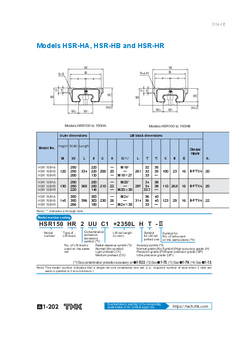

Fisa tehnica HSR-100/120/150 TIP HA/HB/HR
