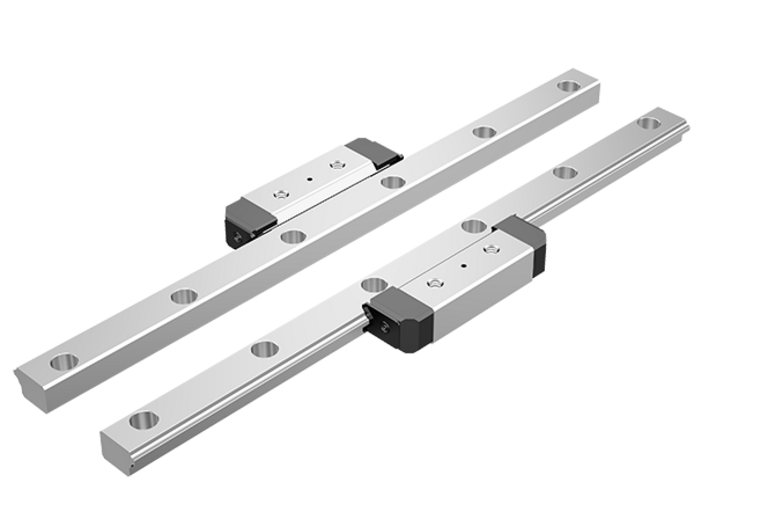

HR - separat - incarcare in 4 directii
Un ghidaj LM cu o inaltime in sectiune transversala mica si un spatiu reglabil care permite aplicarea aceleiasi sarcini in 4 directii prin asamblarea a 2 axe in paralel.
Randurile de bile ruleaza intre sina de ghidare si carucior in patru caneluri de precizie, pana ce ajung la placile de la capatul caruciorului unde sunt recirculate si ajung inapoi prin canalul de intoarcere si ajung in zona de sarcina. Coliviile protejeaza bilele impotriva caderii din carucior.
Deoarece unghiul de contact este sub 45°, aceeasi sarcina poate fi aplicata din toate directiile (radial, contraradial si tangential), cand un set de sine de ghidare si carucioare sunt montate pe aceeasi suprafata. Aceasta ordonare permite reglarea de joc foarte usor si compenseaza erorile de montare.
Dimensiuni livrabile: HR918 pana la HR60125
Desene tehnice si descrieri detaliate despre dimensiuni gasiti in fisele tehnice.
Mihaela Budiul
Asistent Comercial produse THK
Bilele se deplaseaza intre sina de ghidare si carucior in patru caneluri de precizie, ajungand la placile de capat ale caruciorului unde sunt recirculate si se intorc prin canalul de revenire catre zona de incarcare. Coliviile asigura protectia bilelor impotriva caderii din carucior.
Datorita unghiului de contact sub 45°, aceeasi sarcina poate fi aplicata din toate directiile (radial, contraradial si tangential) atunci cand un set de sine de ghidare si carucioare sunt montate pe aceeasi suprafata. Aceasta configurare permite ajustarea jocului foarte usor si compenseaza erorile de montare.
Dimensiunile disponibile sunt de la HR918 la HR60125. Pentru detalii tehnice precise si desene, consultati fisele tehnice. Alegeti solutia noastra pentru performanta optima si adaptabilitate intr-o varietate de aplicatii industriale.

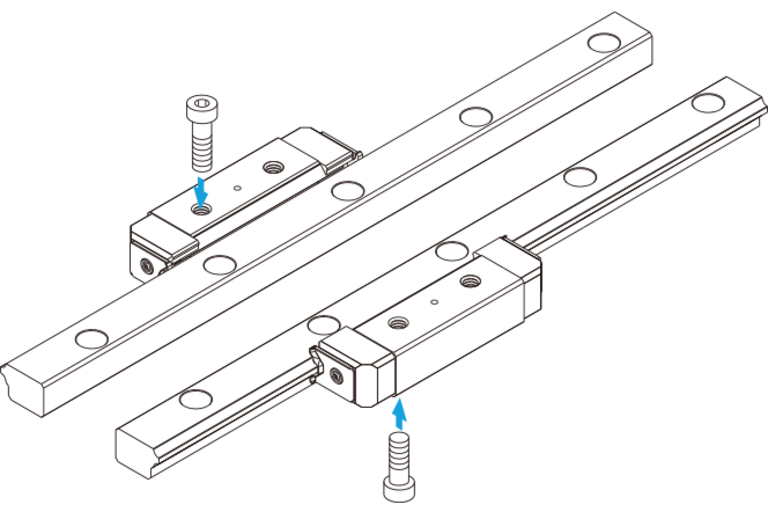

Model HR pentru sarcina grea
Capacitate de incarcare dinamica de baza 2,82-226 / Capacitate de incarcare statica de baza 3,48-232 (Kn)

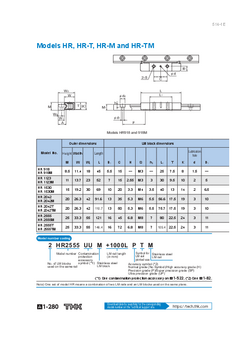

Fisa tehnica HR pentru sarcina grea

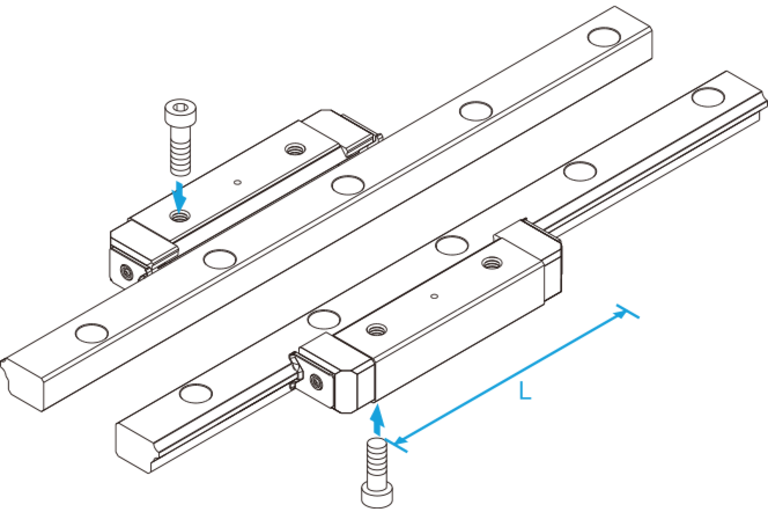

Model HR pentru sarcina super grea HR-T
Capacitate de sarcina dinamica de baza 20,8 pana la 153 / Capacitate de incarcare statica de baza 24,3 pana la 161 (Kn)

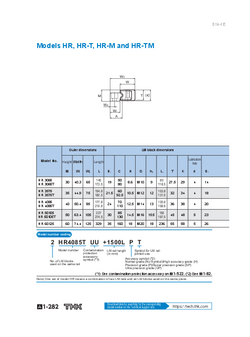

Fisa tehnica HR pentru sarcina super grea
