GSR - separat radial
Deoarece acest model de ghidaj are o capacitate mare de autoreglare, este optim pentru locatiile in care este dificil sa se asigure o precizie de montare si pentru masinile industriale generale si altele asemenea.
Bilele se deplaseaza intr-un sistem cu patru caneluri de precizie intre sina de ghidare si carucior, apoi ajung la placile de capat ale caruciorului, de unde sunt recirculate si revin prin canalul de intoarcere, intrand in zona de incarcare. Pentru a preveni caderea bilelor din carucior, au fost adaugate colivii de protectie.
Datorita usoarei inclinari a partii superioare a caruciorului, orice joc este eliminat si o pre-tensionare este generata simplu prin strangerea suruburilor de fixare ale caruciorului.
Tipul GSR se remarca printr-o structura speciala de contact cu canelurile de precizie, facandu-l potrivit pentru situatiile in care precizia extrema este dificil de obtinut, mai ales in medii industriale. Acest lucru ajuta la compensarea erorilor de montaj.
Subtipul GSR-R adauga o cremaliera pe sina de ghidare, permitand o structura de lucru compacta.
Dimensiunile disponibile variaza de la GSR15 la GSR35.
Pentru detalii specifice despre dimensiuni, va rugam sa consultati desenele tehnice si descrierile detaliate din fisele tehnice.
Mihaela Budiul
Asistent Comercial produse THK
Bilele se deplaseaza intr-un sistem cu patru caneluri de precizie intre sina de ghidare si carucior, apoi ajung la placile de capat ale caruciorului, de unde sunt recirculate si revin prin canalul de intoarcere, intrand in zona de incarcare. Pentru a preveni caderea bilelor din carucior, au fost adaugate colivii de protectie.
Datorita usoarei inclinari a partii superioare a caruciorului, orice joc este eliminat si o pre-tensionare este generata simplu prin strangerea suruburilor de fixare ale caruciorului.
Tipul GSR se remarca printr-o structura speciala de contact cu canelurile de precizie, facandu-l potrivit pentru situatiile in care precizia extrema este dificil de obtinut, mai ales in medii industriale. Acest lucru ajuta la compensarea erorilor de montaj.
Subtipul GSR-R adauga o cremaliera pe sina de ghidare, permitand o structura de lucru compacta.
Dimensiunile disponibile variaza de la GSR15 la GSR35.
Pentru detalii specifice despre dimensiuni, va rugam sa consultati desenele tehnice si descrierile detaliate din fisele tehnice.

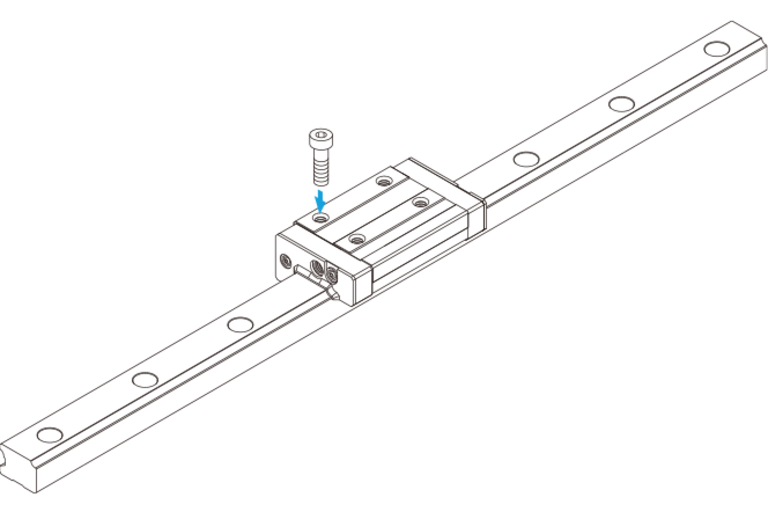

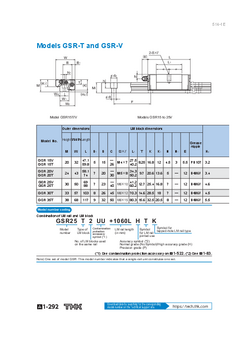

Fisa tehnica GSR-T

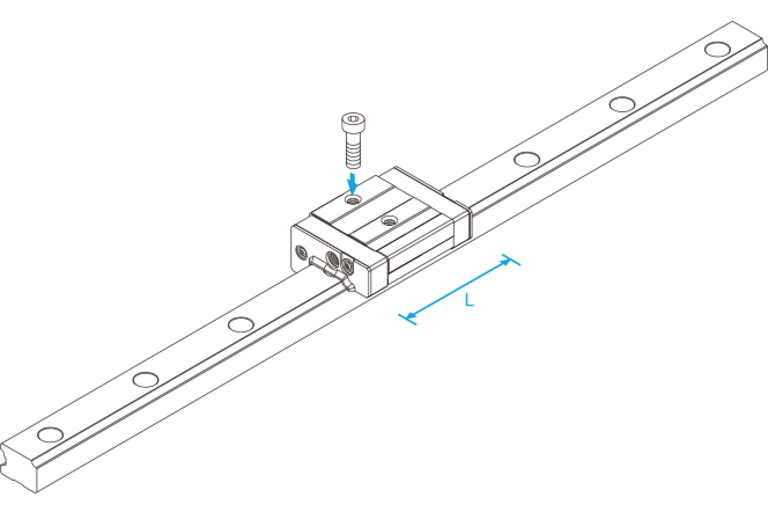

GSR-V
Un model care are aceeasi forma a sectiunii transversale ca GSR-T, dar are o lungime totala mai mica a caruciorului (L).

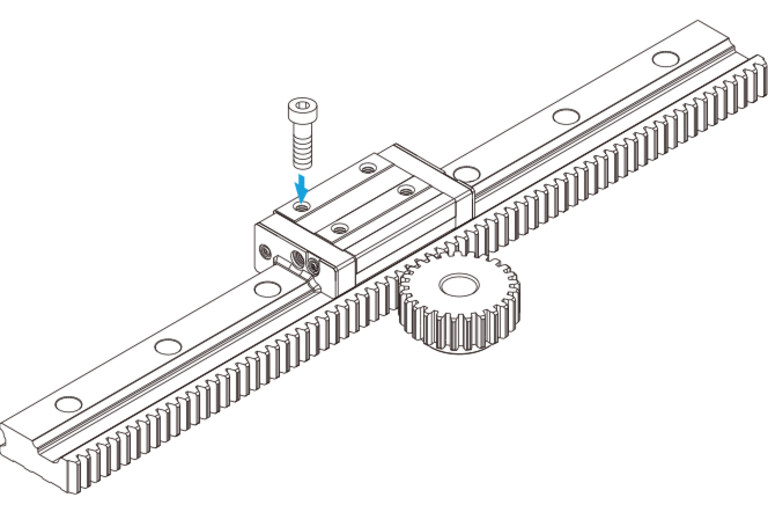

GSR-R
Deoarece sarcina de impingere pe arborele pinionului poate fi mentinuta la un nivel scazut datorita angrenajului cremaliera-pinion, este usor sa se proiecteze sisteme cu rulmenti pentru arborele pinionului si mese care nu sunt atat de rigide.

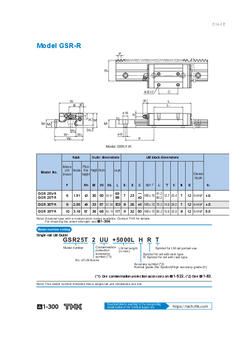

GSR-R
