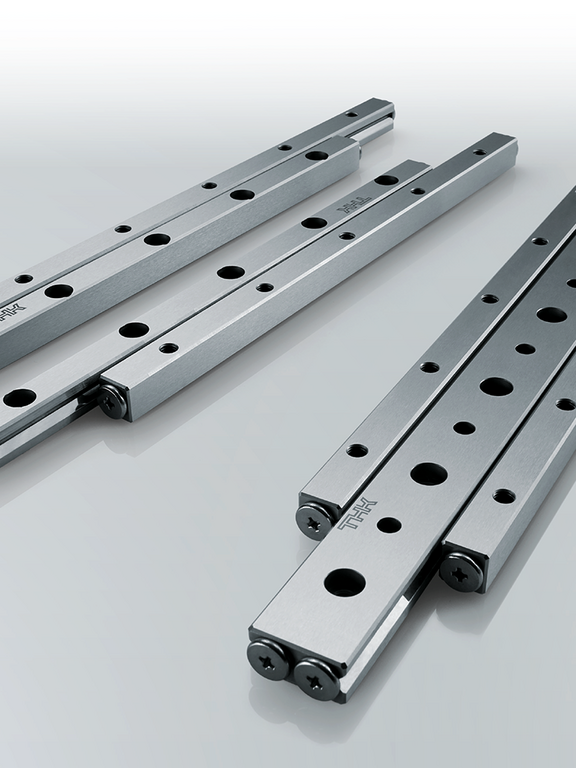

Ghidaje cu role incrucisate

Ghidajul cu role incrucisate reprezinta un ansamblu de ghidare liniara ideal pentru aplicatii cu curse limitate si fara recirculare, oferind o solutie robusta si eficienta pentru miscarile simple. Acest tip de ghidaj este echipat cu elemente de rulare pentru a asigura o rigiditate ridicata si poate fi configurat pentru a satisface cerintele specifice ale diferitelor aplicatii.

Exista doua variante principale ale acestui ghidaj:

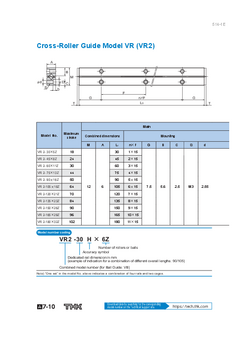

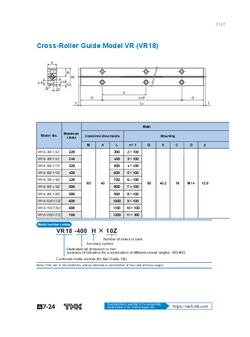

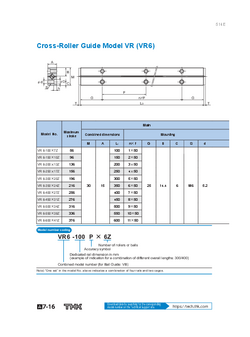

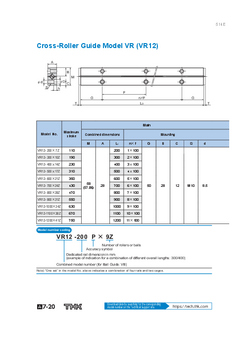

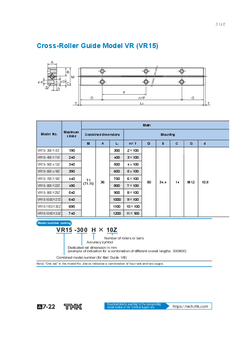

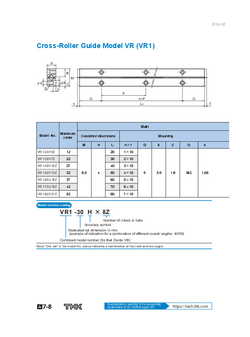

• Modelul VR: Acest model utilizeaza o colivie cu role care include role de precizie dispuse perpendicular unul fata de celalalt, in combinatie cu o suprafata de rulare cu canelura in V de 90° pe o sina speciala. Prin asamblarea in paralel a doua randuri de ghidaje cu role transversale, sarcinile pot fi aplicate in patru directii. Aplicand o preincarcare, se obtine un mecanism de alunecare fara joc, cu rigiditate ridicata si miscare lina.
• Modelul VB: Acest sistem de miscare liniara este proiectat pentru o frecare redusa si precizie inalta, combinand o colivie cu bile de tip B care sustine bile de otel de precizie la intervale scurte de pas, cu o sina dedicata de tip V. Este utilizat in echipamente de precizie, inclusiv in echipamentele de birotica, diverse instrumente de masurare, masinile de gaurit placi de circuite imprimate si alte aplicatii cu piese glisante.
