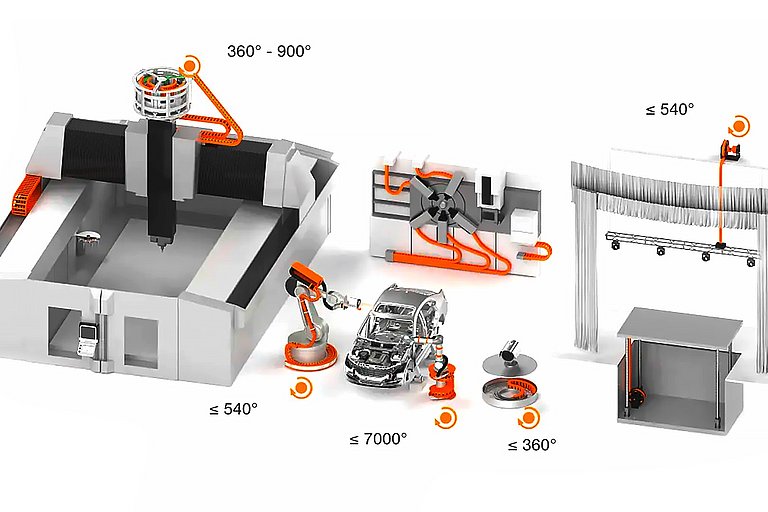

Lanturi portcablu pentru miscari de rotatie

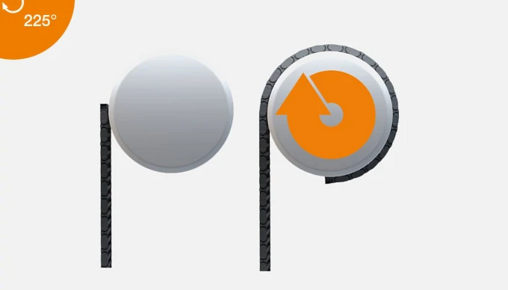

Miscari rotative de pana la 225°

Pentru miscari rotative simple si lente, de pana la 225°, nu este necesar un lant portcablu special. Aceste miscari pot fi realizate prin infasurarea lantului standard, cu miscare liniara, disponibil direct din catalog. Nu este nevoie de o raza de curbura inversa, ceea ce face aceasta solutie una dintre cele mai eficiente din punct de vedere al costurilor.

Aplicatii tipice: constructia generala de masini si echipamente, linii de productie, sisteme de manipulare a materialelor, masini-unelte.

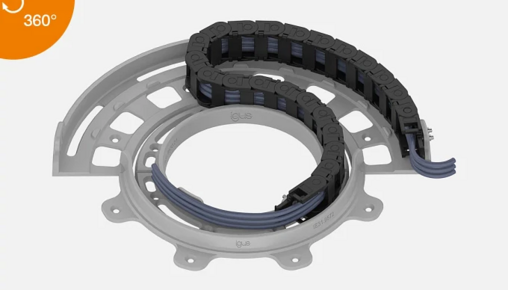

Miscari rotative de pana la 360°

Sistemul PRM este o solutie rotativa compacta de alimentare cu energie, cu jgheab de ghidare din plastic, ideala pentru aplicatii precum echipamente de masurare, manipulare de mici dimensiuni sau sisteme cu camere. Nu necesita contacte glisante si ofera protectie impotriva coroziunii, fiind astfel o alegere fiabila si durabila.

Specificatii tehnice:

» Unghi maxim de rotatie: 360°
» Diametru exterior: intre 200 mm si 500 mm

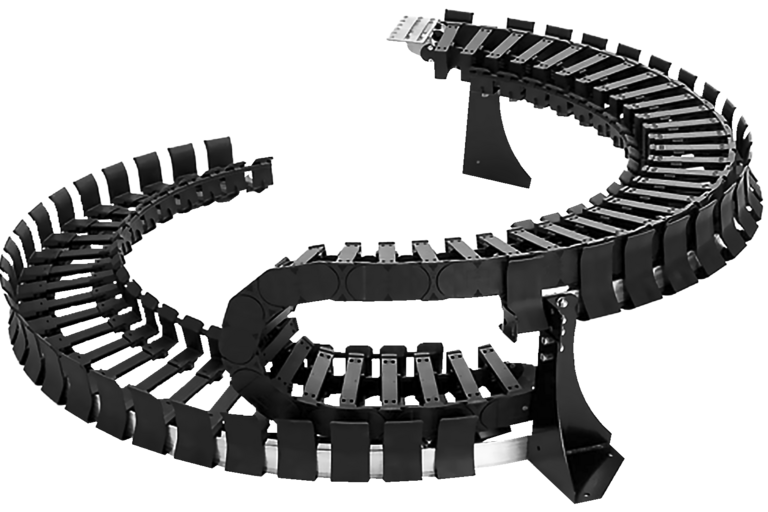

Miscari de rotatie de pana la 400°

Constructie robusta, ideala pentru sarcini suplimentare ridicate, cu functionare lina si greutate optimizata. Permite viteze de rotatie de pana la 1 m/s sau chiar mai mult. Miscarile circulare sau in spirala de pana la 360° sunt disponibile din stoc (pana la 400° la cerere). Designul interior este neted, protejeaza cablurile si permite deschiderea traverselor atat pe raza interioara, cat si pe cea exterioara.

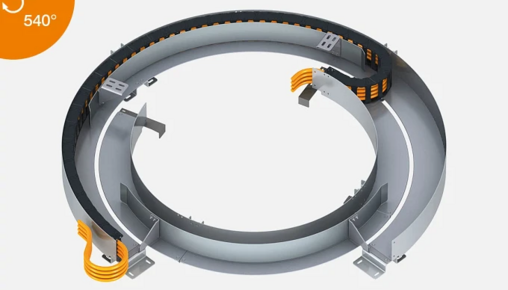

Miscari de rotatie de pana la 400°

Aceste sisteme sunt concepute pentru utilizarea in module rotative, fiind ideale pentru aplicatii statice unde spatiul este limitat. Ofera unghiuri de rotatie de pana la 400°, in functie de configuratie, si viteze de rotatie de pana la 180°/s. Designul modular include tipuri de prindere standardizate, reducere integrata a tensiunii si ghidare sigura a cablurilor in jgheabul de protectie.

Aplicatii tipice: constructia de masini si instalatii, linii de productie si manipulare a materialelor, roboti industriali, tehnologie medicala, turbine eoliene, parcuri de distractii si telescoape pentru sateliti.

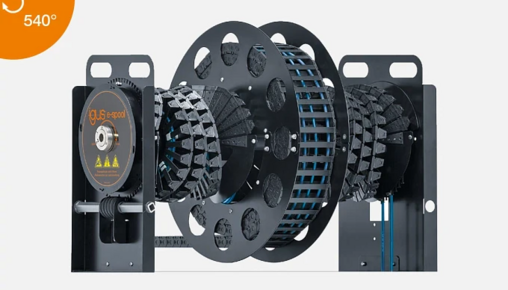

E-spool

Spre deosebire de tamburul clasic de cablu, sistemul e-spool® este singura solutie care permite transportul simultan de energie, date, aer comprimat si fluide – toate intr-un singur sistem compact. Permite combinarea mai multor medii intr-o solutie integrata, fara a fi necesar un inel de alunecare. Designul sau cu actionare prin arc economiseste spatiu si permite instalarea rapida, precum si inlocuirea ulterioara a cablurilor. Ofera lungimi de extensie intre 2 si 14 metri, viteze de derulare de pana la 1 m/s si protejeaza cablurile prin eliminarea tensiunii de tractiune. Sistemul poate fi utilizat flexibil, cu alimentare din orice directie.

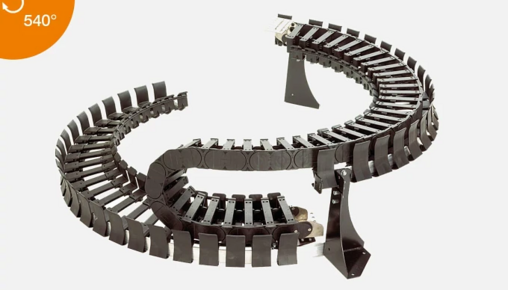

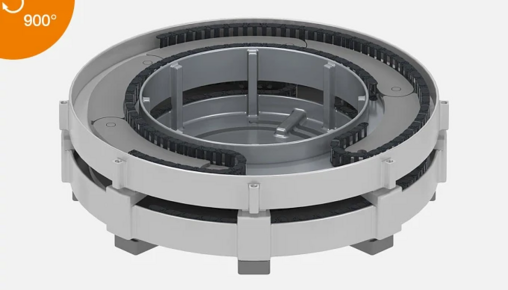

RBR - unghi de rotatie de pana la 900°

Unghiuri de rotatie de pana la 540° intr-un singur plan, iar cu modulul multi-rotatie se pot atinge rotatii de 900° sau mai mult. Aceste solutii permit rotatie maxima in spatii de instalare foarte restranse, cu viteze de pana la 360°/s. Sunt mai usoare si mai compacte decat jgheaburile de ghidare statice, oferind o forta de deplasare redusa si o durata de viata extinsa. Designul modular include variante de montaj standardizate, iar sistemul integrat de reducere a tensiunii asigura o ghidare sigura a cablurilor direct in interiorul jgheabului.

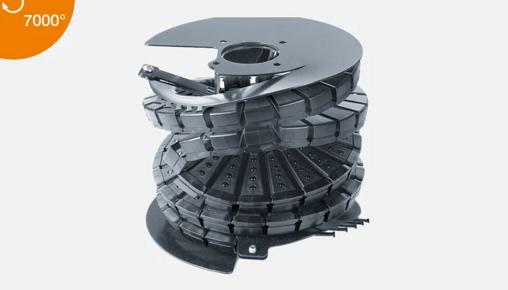

Twisterband - rotatii de peste 7.000°

Miscari rotative eficiente in spatii extrem de reduse – de pana la 20 de ori in jurul propriei axe.
Acesta este o solutie compacta, modulara si rentabila, ideala pentru miscari rotative cu uzura si intretinere minime. Permite ghidarea sigura a cablurilor electrice, fibra optica si pneumatice intr-un singur sistem. Asigura rotatii de peste 7.000° in plan orizontal si pana la 3.000° in montaj vertical, la viteze de pana la 180°/s. Designul extrem de subtire permite integrarea in cele mai inguste spatii, iar lungimea curelei poate fi adaptata in functie de aplicatie. Se monteaza usor in orice pozitie: orizontala, verticala sau inversa.

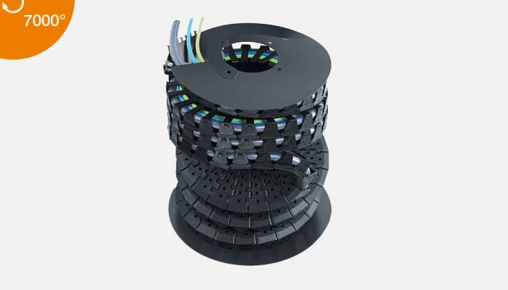

Twisterband HD

Solutie robusta pentru miscari rotative solicitante.
Twisterband HD inlocuieste curelele clasice cu o conexiune solida de tip surub/carlig intre verigile lantului portcablu, asigurand o ghidare stabila si durabila a cablurilor in aplicatii cu miscari de rotatie continue. Sistemul permite integrarea cablurilor electrice, fibra optica si a liniilor pneumatice intr-o singura solutie compacta. Stopper-ele cu raza de curbura definita protejeaza cablurile si asigura o functionare fiabila. Rezista la viteze de rotatie de pana la 180°/s si temperaturi cuprinse intre 0°C si +80°C, fiind potrivit inclusiv pentru aplicatii exterioare.

Aplicatii tipice: capete de prelucrare pe masini-unelte, mese rotative, a 6-a axa a robotilor industriali si inlocuirea sistemelor cu inele colectoare.
