Cabluri pentru sisteme de masurare
Cablul pentru sistem de masurare este prezent, in general, pe orice unitate de actionare si este usor de recunoscut prin culoarea sa verde intens, stabilita initial prin standardul DESINA si adoptata pe scara larga, dincolo de domeniul masinilor-unelte. Rolul sau principal este transmiterea semnalelor de feedback de la sistemul encoder catre convertizorul de frecventa.
Cablu pentru masurarea sistemelor – standard DESINA, transmisie precisa si fiabila

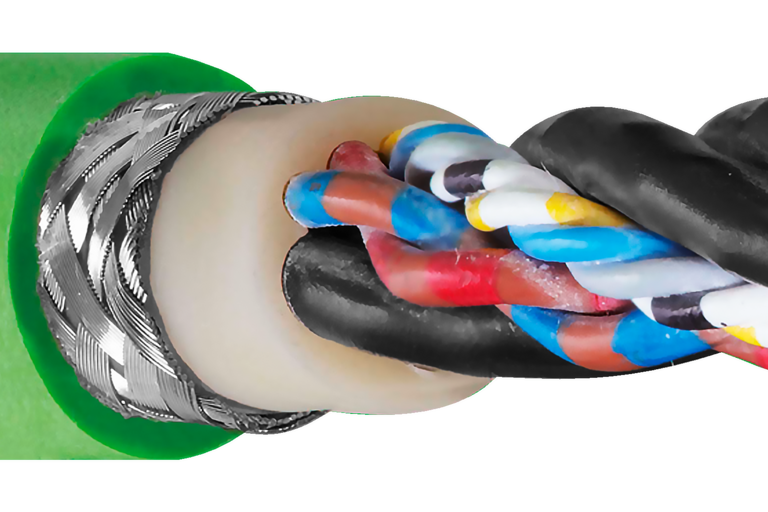

Cablurile pentru sisteme de masurare, numite si cabluri de tahometru sau cabluri encoder, contin mai multi conductori de date pentru transmiterea semnalelor. Semnalele generate de encoderul unghiular reproduc cu precizie miscarea motorului si sunt transmise simultan cu aceasta. De regula, cablul transporta nu doar datele encoderului, ci si alimentarea acestuia.
Cabluri pentru sisteme de masurare – rezistenta si compatibilitate ridicata

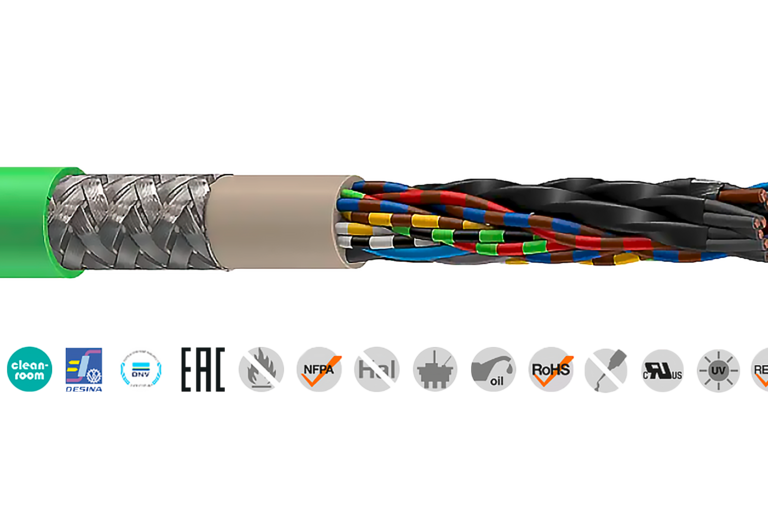

Cablurile pentru sisteme de masurare, inclusiv cablurile resolver, de feedback si encoder, sunt proiectate pentru solicitari medii si ridicate. Acestea dispun de multiple certificari si sunt compatibile cu sistemele celor mai cunoscuti producatori, precum B&R, Baumuller, Heidenhain, Lenze sau Siemens. In functie de tip, cablurile pot fi ignifuge, rezistente la lichide de racire si ulei, flexibile la temperaturi scazute sau capabile sa suporte miscari de torsiune. Sunt proiectate pentru raze de curbura de pana la 10×d si disponibile cu manta din PVC, iguPUR, PUR sau TPE.
Aflati informatii suplimentare din fisele tehnice
Beneficiile cablurilor pentru sisteme de masurare
- Proiectate pentru aplicatii heavy-duty, cu solicitari ridicate
- Disponibile cu manta din PVC, iguPUR, PUR sau TPE
- Ecranaj complet pentru protectie optima impotriva interferentelor
- Rezistenta ridicata la lichide de racire si uleiuri industriale
- Rezistente la entaieri si abraziune
- Protectie impotriva hidrolizei si atacului microbian
- Fara halogeni si silicon – potrivite pentru medii sensibile
- Rezistente la radiatii UV pentru utilizare in exterior
- Ignifuge, pentru siguranta sporita in exploatare
Design adaptat in functie de producator

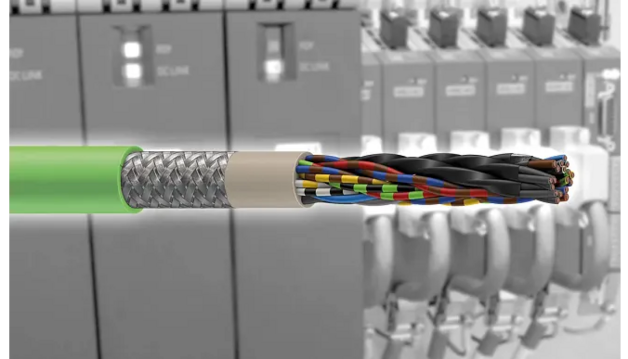

Pe piata exista numerosi producatori de sisteme de masurare, iar diferentele dintre acestia se reflecta si in constructia cablurilor, chiar daca din punct de vedere electric sunt echivalente. Sectiunile conductorilor, codificarea acestora si tipul de ecranaj pot varia semnificativ de la un producator la altul.
Noi adaptam elemente esentiale precum manta exterioara, ecranaj, manta interioara si altele, astfel incat cablul sa reziste optim la solicitarile miscarii in lanturile portcablu. Acest lucru ne permite sa asiguram o durabilitate maxima.
DriveCliq – standardul Siemens pentru interfata encoder

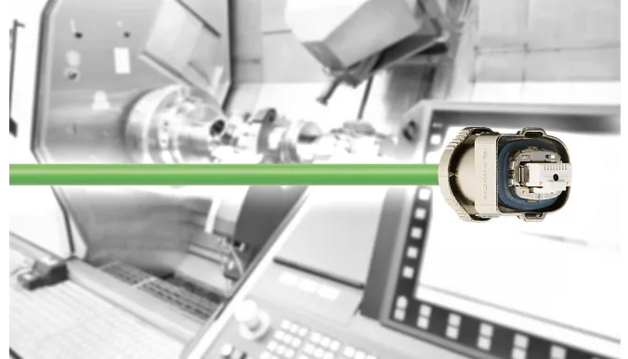

DriveCliq este o interfata digitala pentru encodere, dezvoltata de Siemens. Standardul este acum public si poate fi utilizat si de alti producatori. Spre deosebire de encoderele conventionale din generatiile anterioare, acest sistem integreaza un element Ethernet CAT5 si doi conductori de alimentare mai grosi. In mod obisnuit, conexiunea se realizeaza cu un conector Yamaichi, care transmite datele similar unui conector RJ45, dar include si contacte de alimentare amplasate lateral fata de crestatura. Acest tip de conector este disponibil intr-o carcasa IP20 pentru dulapuri de comanda sau IP65 pentru utilizare in teren. Tot mai des, este preferata si varianta cu conector M12, mai robusta si compacta, care elimina necesitatea unui cuplaj de conexiune costisitor.
Consultanta tehnica si oferte de pret personalizate
Specialistul nostru este pregatit sa ofere consultanta tehnica de specialitate pentru alegerea celui mai potrivit cablu destinat sistemelor de masurare, in functie de aplicatie si cerintele tehnice. Analizam fiecare proiect individual pentru a recomanda solutii care asigura performanta si durabilitate maxima. In plus, punem la dispozitie oferte de pret personalizate, adaptate nevoilor si bugetului fiecarui client. Suntem alaturi de tine in fiecare etapa, de la selectie pana la implementare.
