Duze cu jet con gol
Aceste duze cu jet con gol sunt folosite oriunde sunt necesare picaturi fine. Exista o distinctie intre duzele axiale cu jet conic gol si duzele excentrice cu jet conic gol. Duzele axiale cu jet in forma de con gol sunt utilizate in principal pentru racire, umidificare si dezinfectare. Principalele domenii de aplicare pentru duzele excentrice cu jet conic gol sunt umidificarea aerului, controlul prafului, stropirea si precipitarea spumei.
Claudia Moroc
Junior Product Manager duze, suflante aer, separatoare de picaturi
TIPURI DE DUZE CU JET CON GOL
Duzele cu jet conic, con gol sunt folosite oriunde sunt necesare picaturi fine.
Cand vine vorba despre duzele cu forma jetului de tip con gol, exista o distinctie intre duzele axiale si duzele excentrice.
Cu experienta noastra vasta in tehnologia duzelor si a sistemelor de tratare a gazelor, suntem increzatori ca va putem oferi solutia potrivita pentru aplicatia dumneavoastra.
Duzele cu jet con gol cu fixare excentrica produc pe baza geometriei scurgerii o pulverizare in forma de con gol uniform. Prin afluxul excentric, lichidul se roteste. Prin aceasta miscare se produce o distributie a lichidului foarte uniforma la un unghi de pulverizare pana in 130°. Duzele cu jet con gol cu fixare excentrica sunt cu autocuratare si au o siguranta de functionare mare.

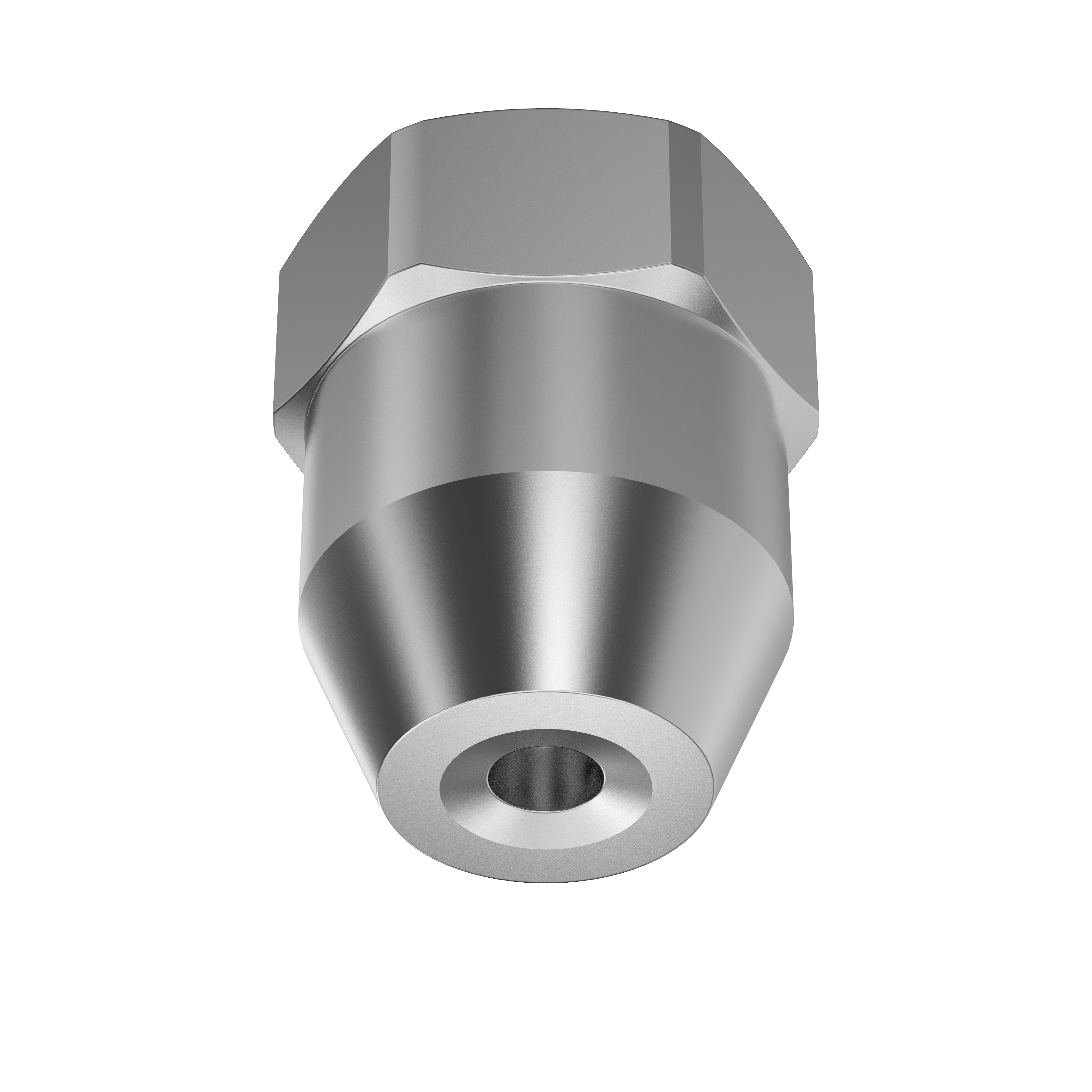

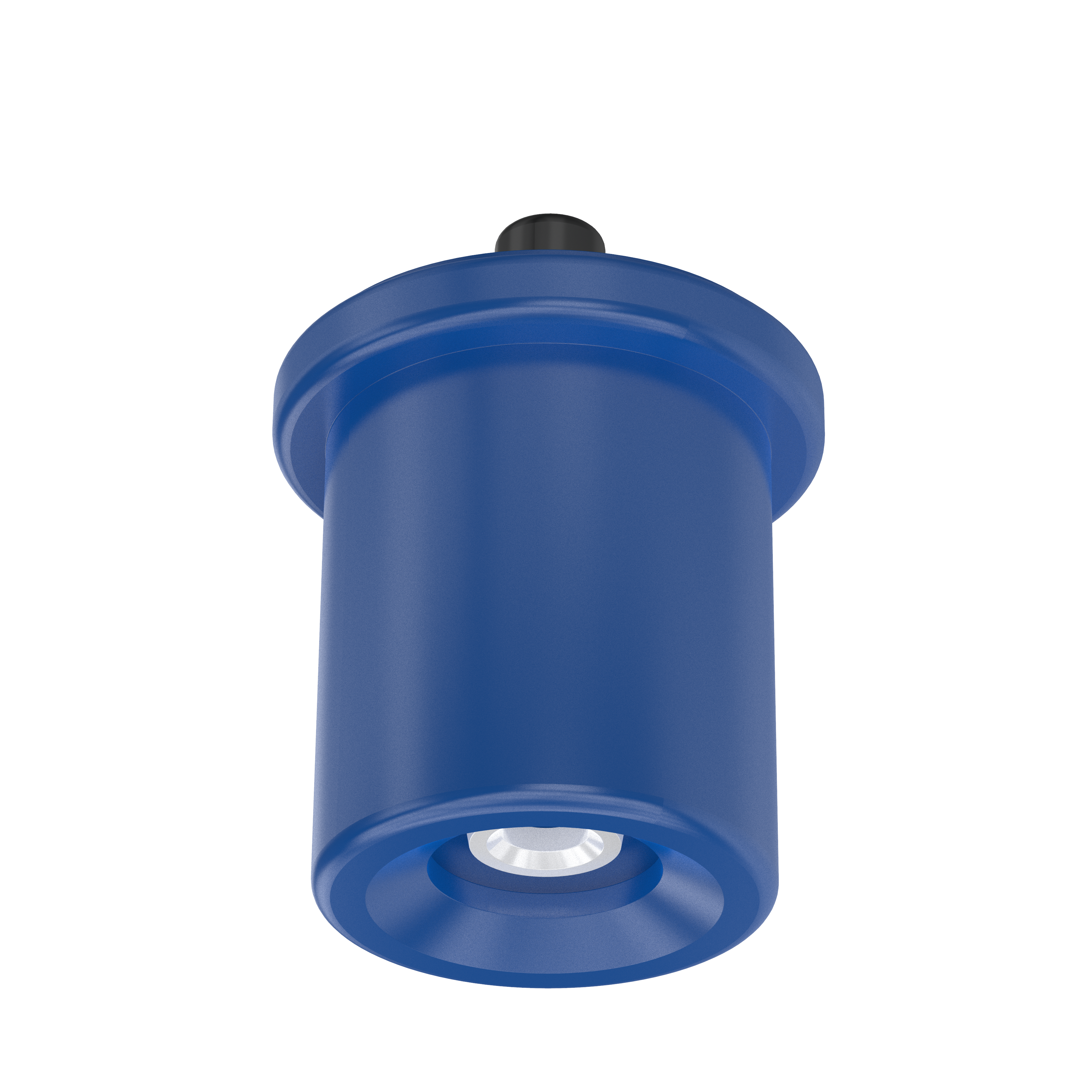

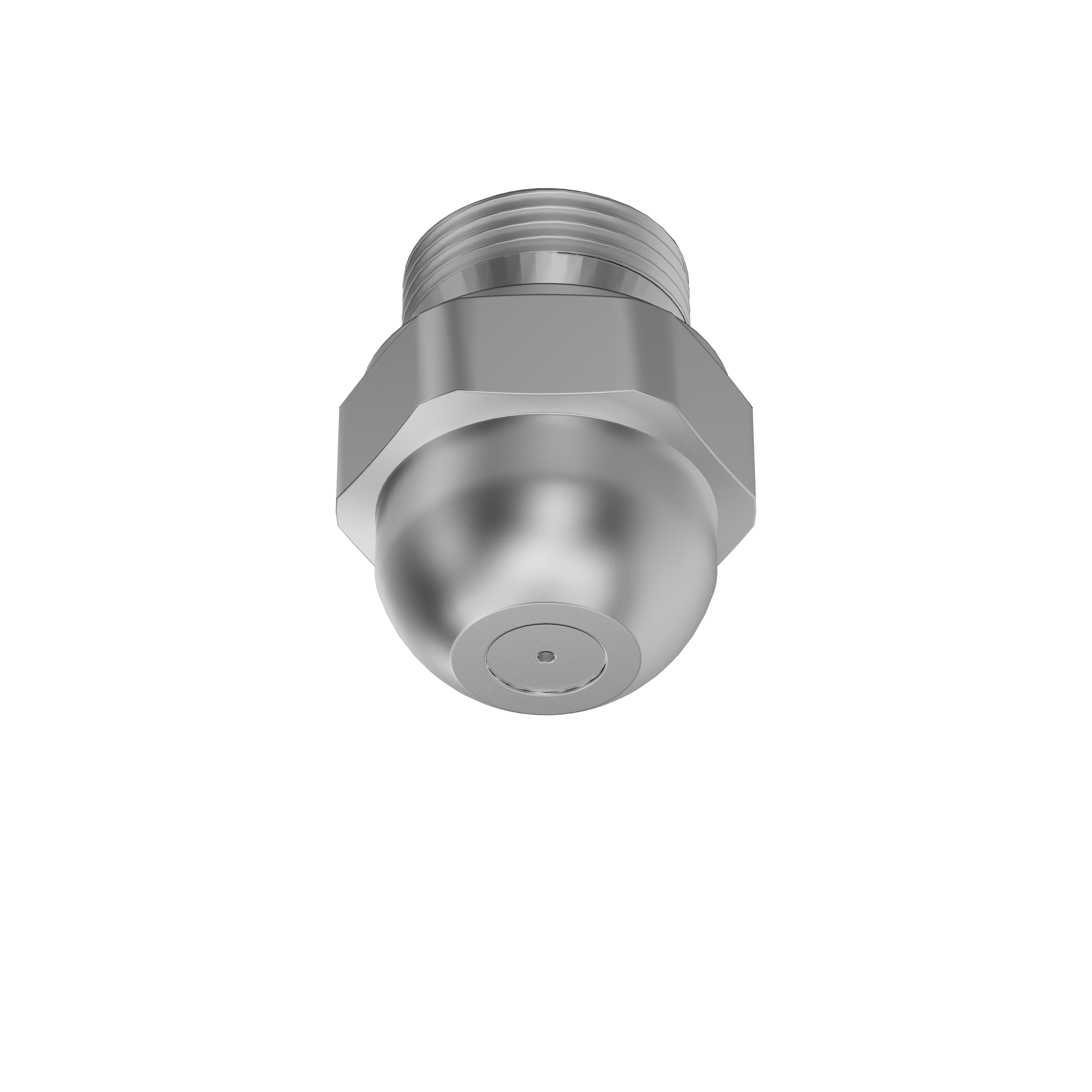

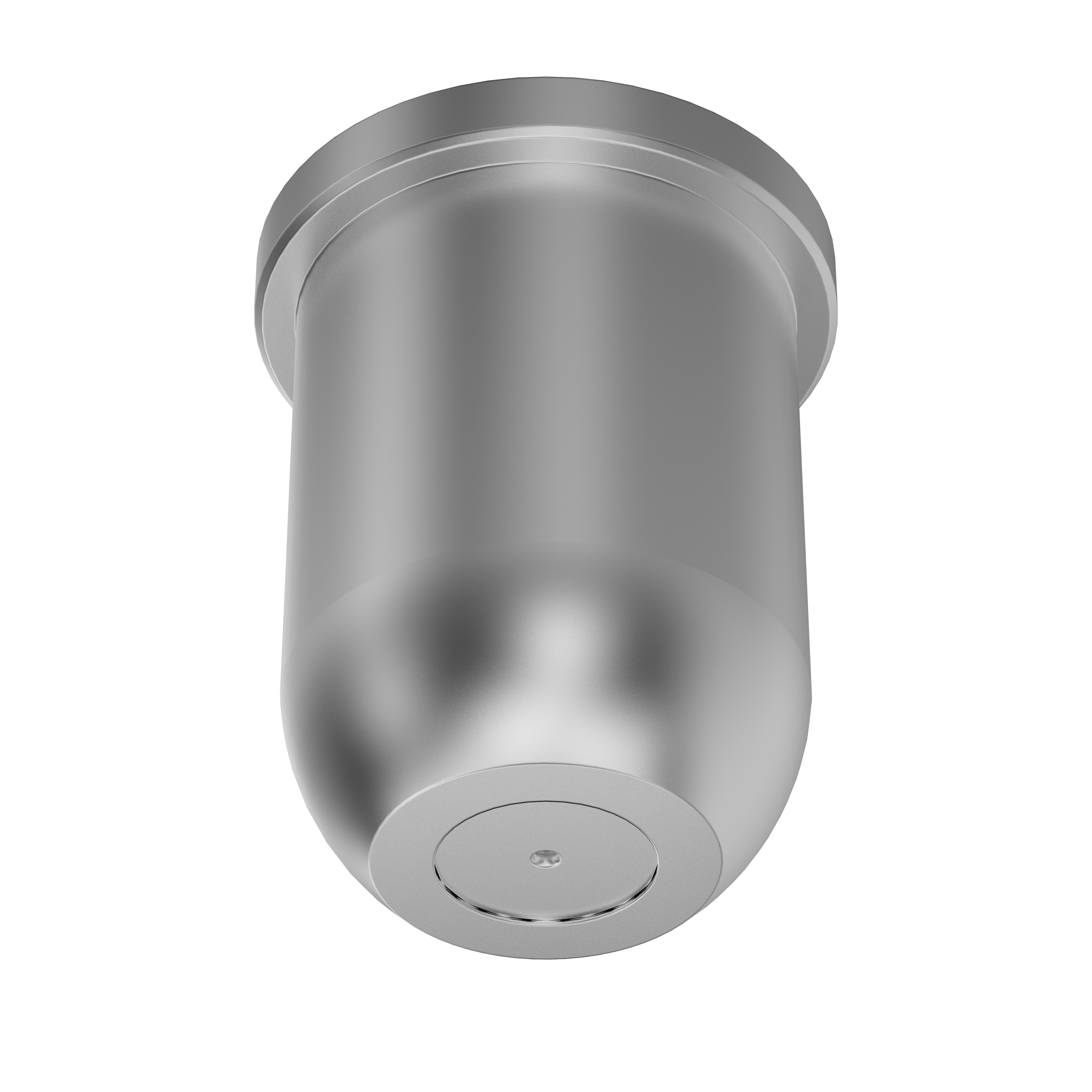

Duze axiale

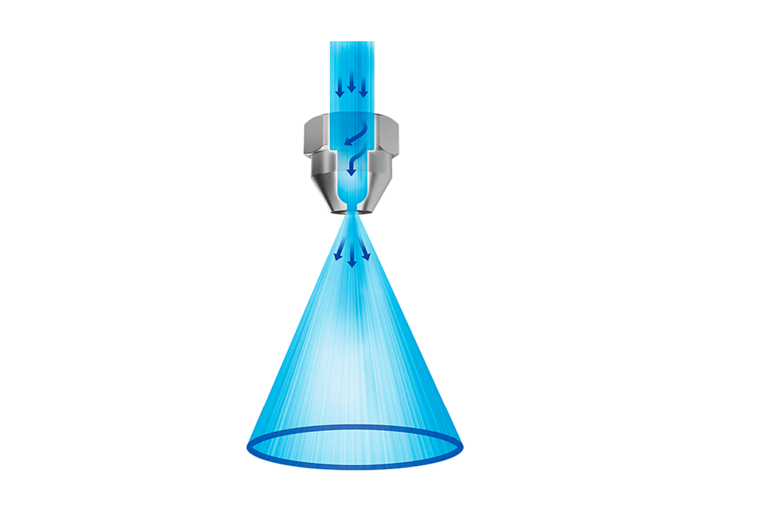

In cazul duzelor axiale cu forma jetului de tip con gol, lichidul este vehiculat axial. Miscarea de rotatie a lichidului este necesara formarii jetului care este creat datorita canelurilor din interiorul duzei. Duzele axiale cu forma jetului de tip con gol produc cele mai fine picaturi care pot fi produse utilizand duze actionate prin presiunea lichidului. In acest context putem sa vorbim si de atomizare hidraulica.
Oriunde este necesara atomizarea fina si extrem de uniforma a mediului vehiculat, de exemplu in racirea si curatarea gazelor arse, in procesele de absorbtie, sau in controlul prafului si umidificarea marfurilor, in atomizarea uleiului si umidificarea aerului, duzele axiale cu forma jetului de tip con gol ofera o eficienta ridicata.

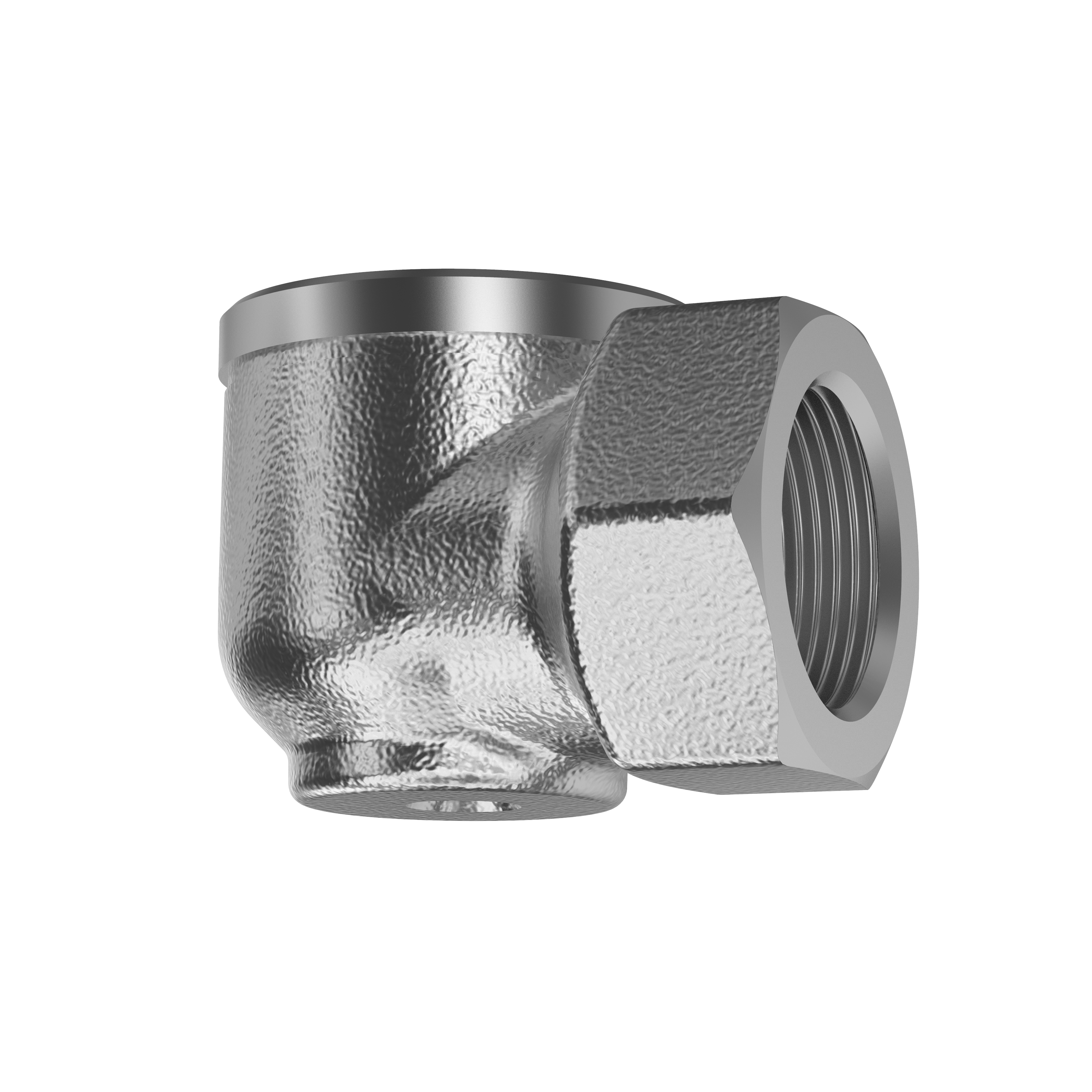

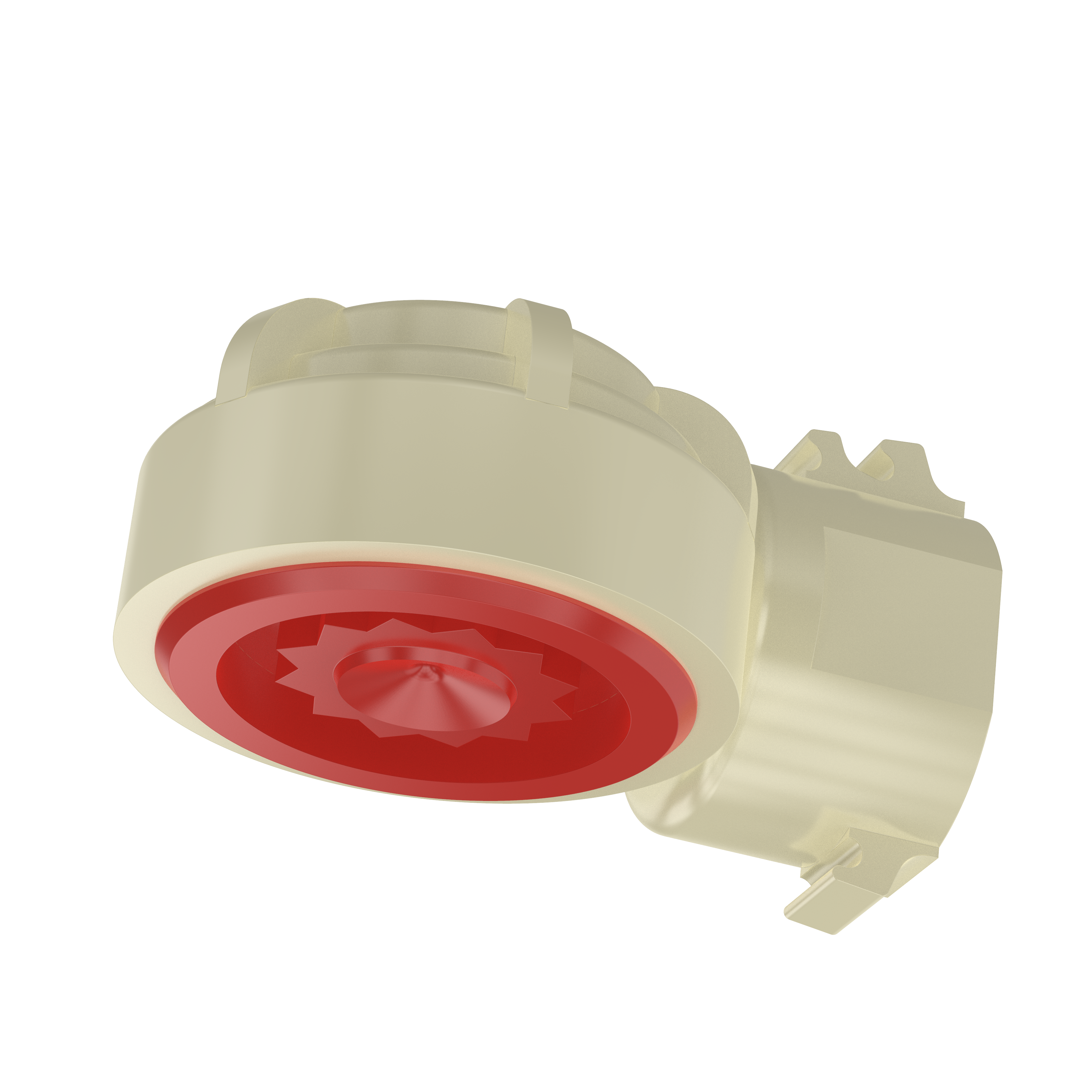

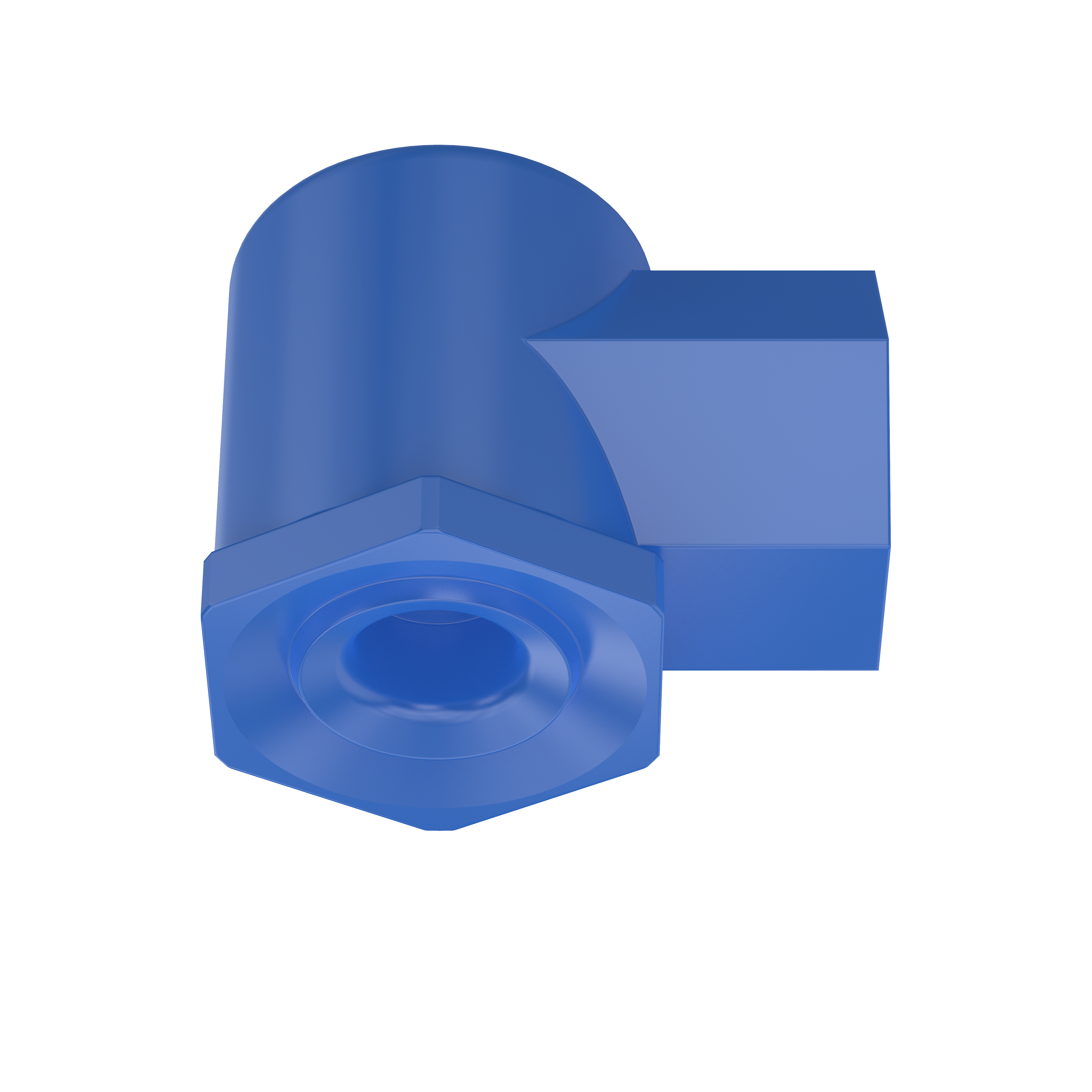

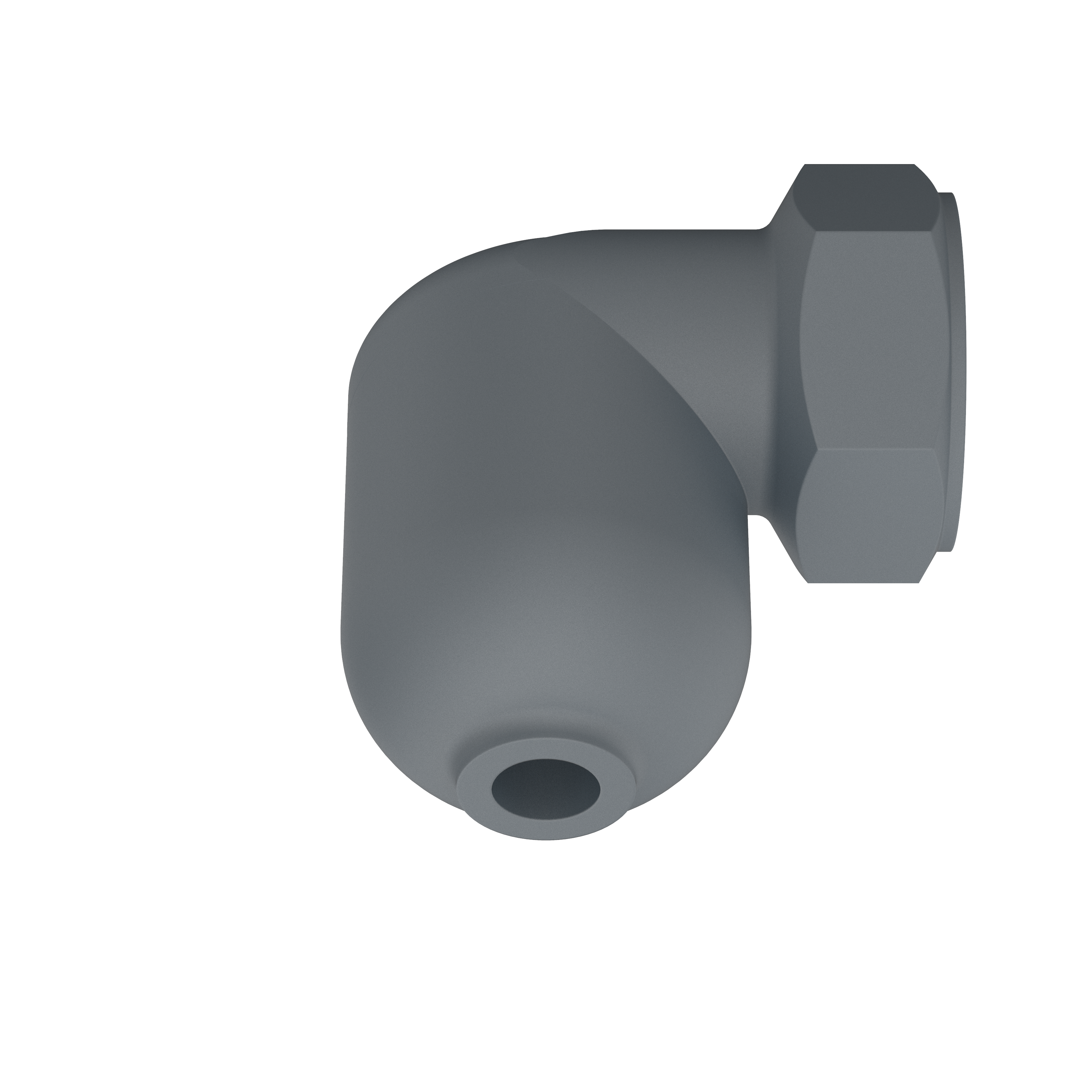

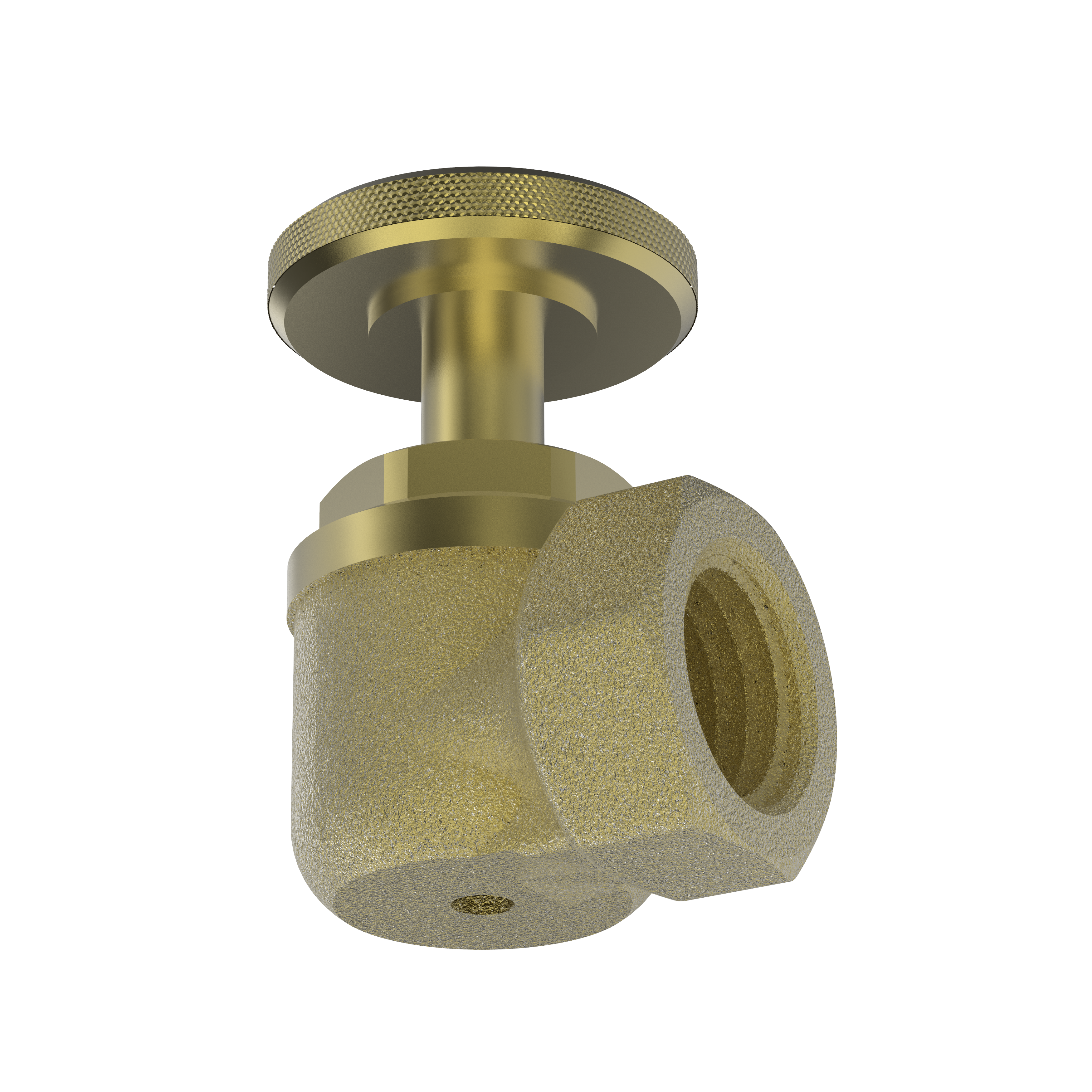

Duze excentrice

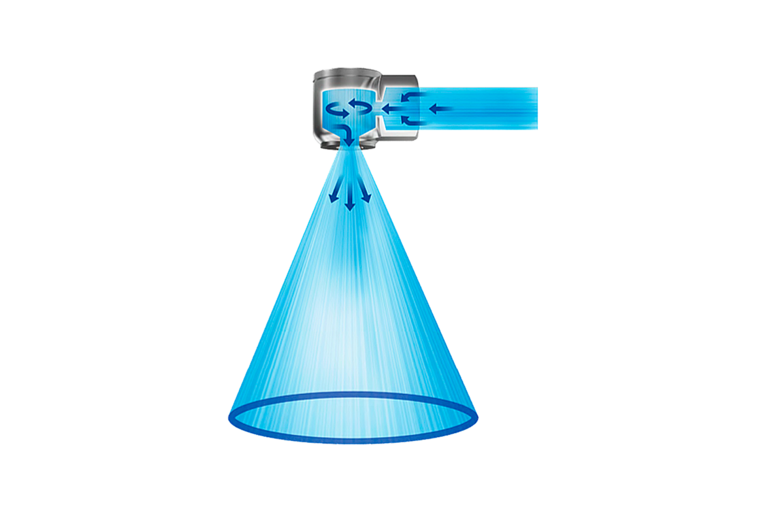

In cazul duzelor excentrice cu forma jetului de tip con gol, intrarea tangentiala a lichidului in spatiul de turbionare al duzei face ca lichidul atomizat sa se roteasca. Datorita acestui proces, pe peretii interiori ai duzei se formeaza o pelicula lichida, care influenteaza puternic dimensiunea picaturilor. La varful duzei, miscarea de rotatie a lichidului vehiculat este convertita in viteza tangentiala si axiala. Astfel se creeaza un ecran de lichid care se dizolva in picaturi foarte fine. Acest design permite sectiuni transversale mari, ceea ce are ca rezultat un grad ridicat de rezistenta la infundare.
Duzele excentrice cu forma jetului de tip con gol sunt utilizate adesea in umidificarea aerului in tehnologia climei, pentru racirea gazelor sau pentru controlul poluarii aerului.
Intrebari & raspunsuri despre duzele Lechler cu jet con gol
Datorita picaturilor fine si suprafetei mari de contact creata de ecranul circular de lichid, aceste duze sunt utilizate in:
- Tehnologia climei si mediu: umidificarea aerului, retentia prafului si controlul poluarii;
- Procese termice: racirea rapida a gazelor fierbinti si a marfurilor;
- Procese chimice si industriale: dezinfectare, spalare gaze, precipitarea spumei si atomizarea uleiurilor.
Geometria speciala a scurgerii din duzele excentrice permite obtinerea unei distributii foarte uniforme a lichidului la unghiuri largi de pulverizare, ajungand pana la 130°. Acest lucru permite acoperirea unor suprafete mari de contact cu un numar redus de duze.
Fluidele cu vascozitate ridicata (peste 10-15 cSt) stabilizeaza pelicula de lichid si impiedica ruperea acesteia in picaturi fine, reducand unghiul de pulverizare si crescand dimensiunea picaturilor. In aceste cazuri, este necesara o crestere a presiunii de alimentare sau alegerea unei duze cu orificiu si canal de turbionare supradimensionate pentru a compensa frecarea interna.
Datorita geometriei specifice cu centru gol, duzele con gol nu trebuie suprapuse in acelasi mod ca duzele cu jet plat. Pentru a obtine o perdea omogena (de exemplu in turnurile de racire sau spalare gaze), unghiurile de pulverizare ale duzelor vecine trebuie sa se intersecteze la aproximativ 10-15% din latimea conului la distanta de lucru dorita.
Prima dovada a uzurii orificiului sau a canelurilor interne de turbionare este modificarea unghiului de pulverizare si aparitia unor benzi groase de lichid in locul inelului uniform. O crestere cu peste 10% a debitului la aceeasi presiune indica o uzura avansata ce duce la risipa de lichid si scaderea eficientei de racire/depafuire, impunand inlocuirea duzei.
Pentru medii cu gaze arse corozive si temperaturi de peste 300°C (turnuri de racire din fabrici de ciment, otelarii sau incineratoare), duzele din otel inox standard sunt insuficiente. Se recomanda aliaje superioare precum Inconel, Hastelloy sau duze ceramice din Carbura de Siliciu (SiC), care rezista la soc termic, abraziune cronica si atac acid.
Desi duzele excentrice au o trecere libera mai mare decat cele axiale, se recomanda instalarea unui filtru in linie inainte de rampa. Dimensiunea ochiurilor filtrului (mesh) trebuie sa fie egala cu maxim 1/3 pana la 1/4 din diametrul celui mai mic orificiu intern al duzei utilizate, garantand functionarea neintrerupta a instalatiei.
Consultanta de Specialitate
Fie ca ai nevoie de atomizare fina axiala pentru racire sau de duze excentrice rezistente la colmatare, echipa noastra de specialisti te ajuta sa alegi configuratia ideala Lechler. Contacteaza-ne pentru dimensionarea corecta a rampei de pulverizare si suport tehnic de la proiectare la punerea in functiune.
Solicitati o oferta de pret de la unul din expertii nostri!
