Randament scazut la schimbator de caldura in placi: cauze si solutii
Randament scazut la schimbatorul de caldura cu placi? Afla cauza si cere oferta pentru solutia potrivita.
Randamentul scade treptat, iar efectele se vad tarziu
Scaderea de randament apare rar brusc. De cele mai multe ori se instaleaza treptat, pe parcursul lunilor, iar instalatia o compenseaza prin cresterea debitului de agent termic, a consumului de abur sau a turatiei pompelor. Din acest motiv problema este observata tarziu, de obicei abia cand procesul iese din parametri sau cand costul energetic devine evident. Un schimbator de caldura cu placi functioneaza cu apropieri mici de temperatura intre fluide, deci chiar si o degradare modesta a transferului se reflecta imediat in temperaturile de iesire.
Primul pas este sa stabilim daca problema vine din schimbator sau din restul instalatiei, pentru ca un debit insuficient, o vana care nu se deschide complet sau aer blocat in circuit produc simptome asemanatoare. Abia dupa ce aceasta posibilitate este exclusa are sens analiza echipamentului in sine: starea placilor, a garniturilor si corespondenta dintre sarcina termica actuala si cea pentru care a fost dimensionat. Sectiunile urmatoare parcurg aceasta analiza in ordine, de la datele care trebuie masurate pana la solutiile aplicabile fiecarei cauze.
Cum identificam cauza randamentului scazut?
Comparam valorile actuale cu cele din proiect, la acelasi debit:
- Temperaturile de iesire pe ambele circuite
- Pierderea de presiune pe fiecare circuit
- Puterea termica, calculata din debit si diferenta de temperatura
Ce trebuie verificat inainte de a stabili cauza
Tabelul ofera doar o orientare initiala, iar interpretarea corecta depinde de calitatea masuratorilor. Temperaturile si presiunile trebuie citite in regim stabil si la un debit cat mai apropiat de cel din proiect, deoarece pierderea de presiune variaza aproximativ cu patratul debitului: o comparatie facuta la debite diferite poate sugera o colmatare care, in realitate, nu exista. La fel de importanta este starea aparatelor de masura, pentru ca un senzor de temperatura decalibrat sau un manometru montat departe de racordurile schimbatorului pot induce concluzii gresite.
In practica, cauzele se pot suprapune. Un schimbator cu depuneri moderate poate functiona acceptabil pana cand o crestere a sarcinii termice scoate la iveala si subdimensionarea, iar garniturile imbatranite pot aparea impreuna cu placi afectate de coroziune.
Combinatia dintre aceste valori indica directia problemei:
| Simptome: | Cauza probabila: |
| Transfer redus, pierdere de presiune in crestere | Depuneri in canale |
| Transfer redus, pierdere de presiune normala | Aer in circuit, bypass intern, debite reale diferite de proiect |
| Transfer redus, dupa cresterea productiei | Capacitate insuficienta |
| Transfer redus, cu scurgeri sau amestec de fluide | Garnituri degradate sau placi perforate |
Cauze frecvente si solutii
1. Depuneri
Calcarul, depunerile biologice si produsele de proces izoleaza placile si reduc transferul de caldura.
Solutie: curatare chimica sau mecanica. Daca placile sunt degradate sau depunerile revin rapid, se inlocuiesc placile sau se alege un alt tip de placa, potrivit fluidului.
2. Garnituri uzate
Garniturile imbatranite sau incompatibile cu fluidul provoaca scurgeri si scurtcircuiteaza fluxul intre canale.
Solutie: garnituri noi, din elastomerul potrivit fluidului si temperaturii.
3. Coroziune
Clorurile, pH-ul extrem si temperaturile ridicate perforeaza placile subtiri.
Solutie: placi dintr-un material adecvat mediului (AISI 316 / titan / SMO 254).
4. Capacitate insuficienta
Daca sarcina termica a crescut peste cea proiectata, nicio curatare nu readuce performanta necesara.
Solutie: suprafata suplimentara sau un schimbator nou, dimensionat pe conditiile actuale.
5. Echipament vechi, fara piese
Cand modelul a fost retras, repararea nu mai e practica.
Solutie: schimbator echivalent, cu racorduri si gabarit compatibile, ca inlocuirea sa nu necesite modificari ale instalatiei.
Cand se justifica inlocuirea
Inlocuirea unui schimbator de caldura in placi este solutia potrivita cand:
- Placile sunt corodate, deformate sau perforate
- Performanta nu revine dupa curatare
- Capacitatea necesara depaseste pe cea a echipamentului
- Piesele nu mai sunt disponibile
Ce oferim

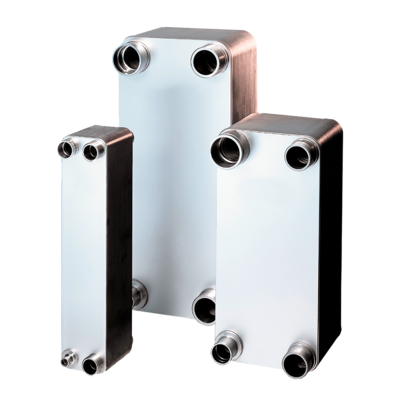

- Schimbatoare cu placi noi, dimensionate pe parametrii dumneavoastra
- Echivalente pentru modele existente
- Placi si garnituri
Ce date ne trebuie pentru oferta
- Placuta de identificare a echipamentului existent
- Fluidele de pe ambele circuite (compozitie, concentratie)
- Debite si temperaturi de intrare/iesire (actuale si de proiect)
- Presiunea de lucru
