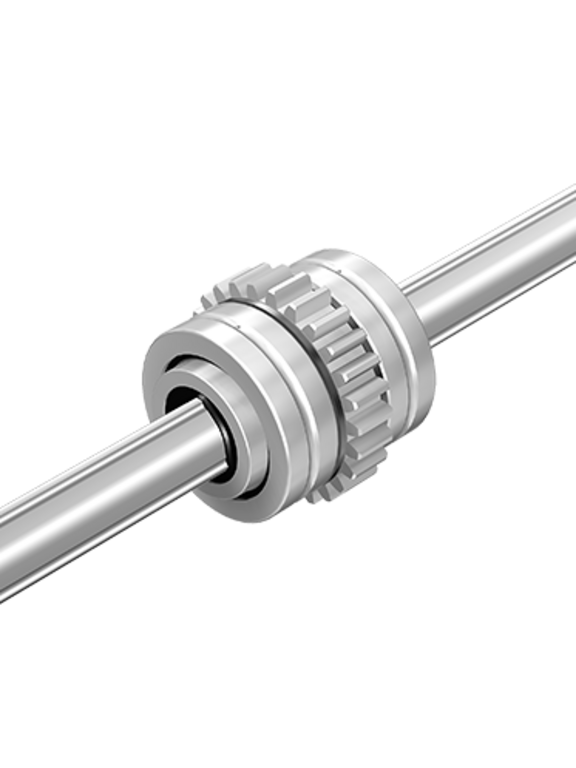

Cu angrenaje

Axa canelata rotativa de angrenaj are sase randuri de bile de sarcina care se aseaza pe cele trei proeminente de pe periferia exterioara a arborelui canelat din stanga si din dreapta pentru a aplica pretensionarea fara efort.Acest model de unitate are un angrenaj prelucrat pe periferia exterioara a flansei de tip LBR si o combinatie compacta de rulmenti radiali si axiali pe piulita canelurii.



Randul de bile este mentinut de un dispozitiv special de retinere din rasina sintetica, astfel incat sa poata fi aliniat si circulat, astfel incat bilele nu vor cadea chiar daca arborele canelat este indepartat.



Se poate obtine un cuplu si o rigiditate ridicata a momentului prin asigurarea unui unghi de contact mare si a unei pretensionari adecvate. In plus, rulmentul cu ace din sectiunea de sustinere permite sustinerea piulitei care este puternica si rigida impotriva sarcinilor radiale.



Ideal pentru transmiterea cuplului de torsiune a actionarilor cu piulita canelata



Rulmentul de sustinere permite o sustinere rigida a piulitei, ceea ce il face ideal pentru transmiterea cuplului de torsiune a actionarilor cu piulite canelate.





Arbore canelat solid de precizie (tip standard)



Suprafata de rostogolire a arborelui canelat, formata prin tragere la rece, este prelucrata la o precizie ridicata prin rectificare de precizie si apoi asamblata cu o piulita canelata.



Arbore canelat special



Atunci cand se mareste diametrul capatului arborelui canelat sau al mijlocului, partea canelata este fabricata cu ajutorul unei prelucrari speciale.



Arbore canelat gol (tip K)



Arborii canelurati tubulari goi traforati sunt disponibili atunci cand sunt necesare conducte, cabluri, aerisire, reducerea greutatii etc.
